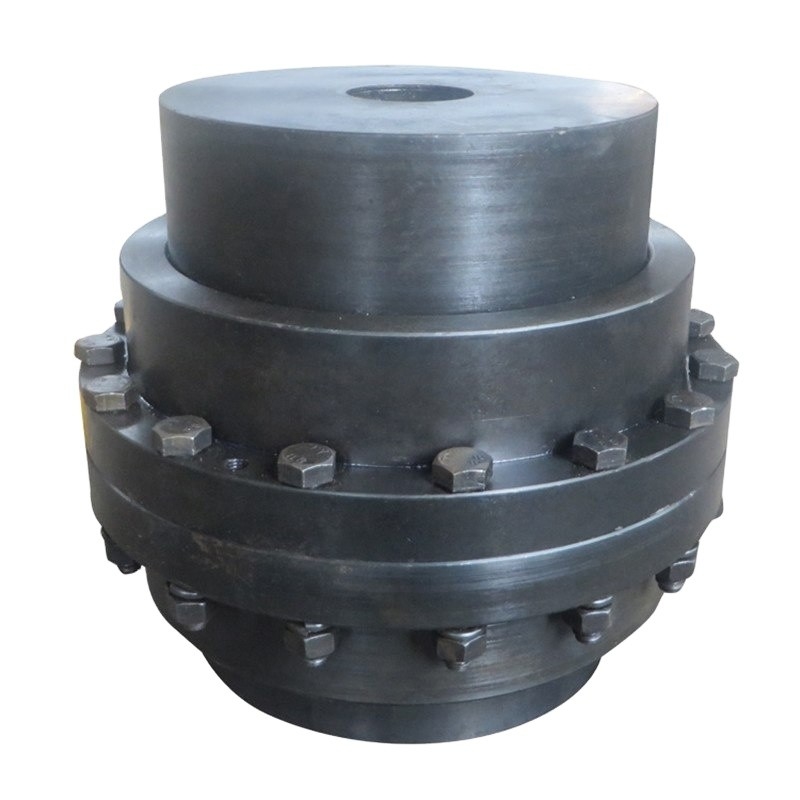

Acoplamiento flexible del engranaje
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | G10 G20 |
Característica del acoplamiento de eje de engranaje de GIICL
(1) fuerza de sustentación fuerte.
(2) la remuneración de la dislocación angular es grande
(3) el extremo del diente externo se forma como un cuerno, que hace el montaje y el desmontaje de los dientes internos y externos muy convenientes
(4) la eficacia de la transmisión es hasta 99,7%
Tipo compromiso doble ensanchado estándar de la manga de G20
Para los tamaños 1010G -1055G
El tipo G10 cubrió los pernos suministró solamente cuando estaba especificado en orden
| Tamaño | Grado del esfuerzo de torsión (Ib-en) | Permita la velocidad RPM | Max Bore | Min Bore | CpIgWtWith ningún diámetro interior (b) | LubeWt (libras) | B | C | D | F | H | J | M | GAP | ||
| G10 | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1,53 | 2,00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7,00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3,03 | 5,14 | 6,10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4,125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7,37 | 3,59 | 6,00 | 7,10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4,875 | 2,00 | 135 | 150 | 1,20 | 11,00 | 8,63 | 4,19 | 7,00 | 8,32 | 1,12 | 3,84 | 5,10 | 0250 |
| 1040G | 270,900 | 3.600 | 5,750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8,25 | 9,66 | 1,12 | 4,38 | 5,70 | 0250 |
| 1045G | 371.700 | 3.200 | 6,750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 10,79 | 1,12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500.900 | 2.900 | 7,375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10,00 | 12,04 | 1,50 | 5,54 | 7,20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8.250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11,00 | 13,16 | 1,50 | 6,22 | 8,00 | 0,312 |
| 1060G | 800100 | 2450 | 9,125 | 4,5 | _ | 675 | 7 | 18 | 15,13 | 7,41 | 12 | 14,41 | 1 | 6,66 | 9 | 0,312 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
Q1: ¿Es usted empresa comercial o el fabricante?
: Somos fábrica.
Q2: ¿Usted proporciona muestras? ¿está él libremente o adicional?
: : Sí, podríamos ofrecer la muestra pero no gratis. Tenemos realmente un principio muy bueno del precio, cuando usted hace el pedido en bloque entonces cuesta de muestra será de vuelta a usted.
Q3: ¿Cuánto tiempo es su plazo de expedición?
: Es generalmente 10-15 días si las mercancías están en existencia. o es 7-25 días si las mercancías no están en existencia, él está según cantidad.
Q4: ¿Cuánto tiempo es su garantía?
: Nuestra garantía es 12 meses.
Q5: ¿Usted tiene procedimientos de la inspección para juntarse?
: autoinspección 100% antes de embalar
Q6. ¿Cuál es su pago?
: 1) el 100% T/T. 2) el 30% por adelantado, otros antes del envío. 3) L/C Q7: ¿Puedo tener una visita a su fábrica antes de la orden? : Seguro, agradable visitar nuestra fábrica.
