Acoplamiento flexible del engranaje
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | NL2 |

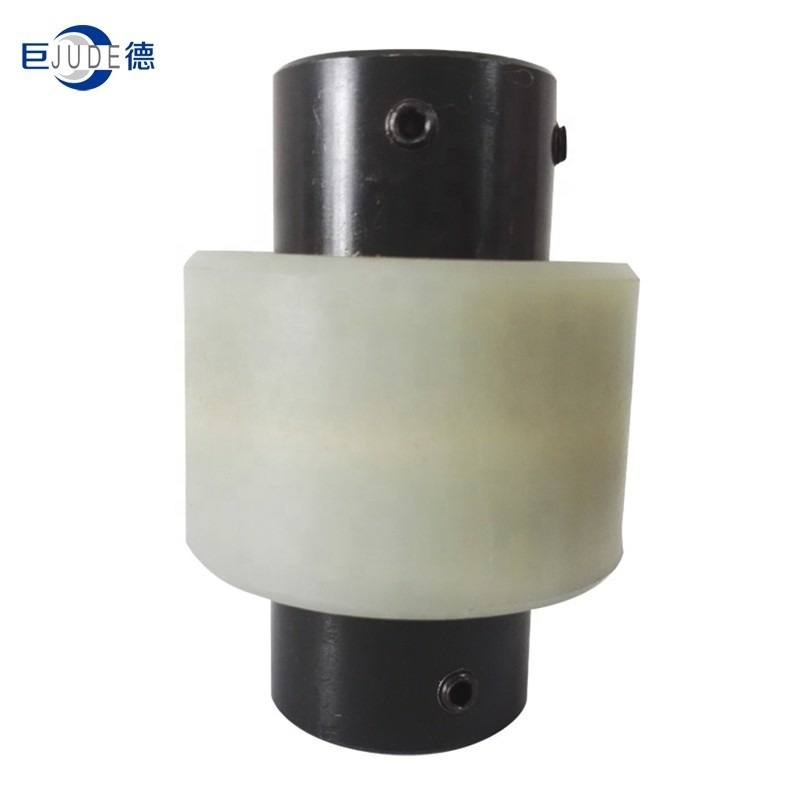

El acoplamiento de nylon del engranaje de la tira de la manga de NL para el eje impulsor flexible y la dislocación radial axial y la dislocación del ángulo del acoplamiento grande, drumgear pertenece al acoplamiento flexible, con radial, capacidad axial y angular y del eje de la desviación de la remuneración, y tiene las ventajas de la estructura simple, del mantenimiento conveniente, de la instalación fácil, del apagón de poco ruido, de la transmisión de pequeño, de la larga vida etc….
Los dientes externos del acoplamiento dentado se dividen en dos clases: dientes rectos y dientes del tambor. Los acoplamientos del engranaje del tambor pueden permitir que una dislocación angular más grande (en relación con el acoplamiento recto del diente), que puede mejorar las condiciones del contacto de dientes, aumente la capacidad del esfuerzo de torsión que transmite, y amplían la vida de servicio. El acoplamiento del engranaje del tambor de NL tiene pequeño tamaño radial y capacidad de carga grande. Se utiliza generalmente para shafting la transmisión bajo condiciones de carga de poca velocidad y pesada. El tipo acoplamiento de NL del tambor con alta exactitud y equilibrio dinámico se puede utilizar para la transmisión de alta velocidad, tal como la transmisión del eje de una turbina de gas.
| Tamaño | Apriete Tn N.m | Velocidad n (r/min) | Dimensión principal (milímetros) | Desviación máxima | Inercia kilogramo *m2 | Peso kilogramo | ||||||
| Diámetro | Longitud | D | S | L3 | Axial (milímetros) | Parte radial (milímetros) | Angleα° | |||||
| d1 d2 | L1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
