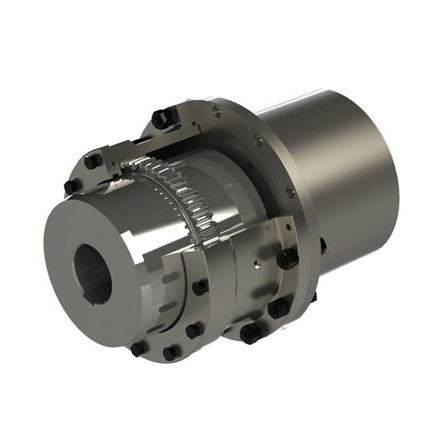

Acoplamiento flexible del engranaje
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | GICLZ |
Ventajas del acoplamiento del engranaje de JUDE
1. nivel de calidad alto y estable
2. instalado horizontalmente y verticalmente sin usar ningunas herramientas sociales.
3. mantenimiento barato
4. remuneración para el desalineamiento axial, radial y angular.
5. asamblea que tapa axial conveniente.
6. Ninguna fragilidad en la baja temperatura.
7. buenas propiedades resbaladizas y friccionales.
8. resistencia a la corrosión química.
9. Aislamiento eléctrico excelente
10. ampliamente utilizado en diversos campos mecánicos e hidráulicos.
| Tamaño | Apriete Tn KN.m | Velocidad (n) r/min | Agujeree d1, d2 | Longitud L | D | D1 | D2 | D3 | B | C | Peso kilogramo | |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2,5 | 5,4 |
| GICLZ2 | 1,12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2,5 | 10 |
| GICLZ3 | 2,24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7,1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31,5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Uso de los ACOPLAMIENTOS del ENGRANAJE del TAMBOR de GICLZ
1. los ACOPLAMIENTOS del ENGRANAJE del TAMBOR de GICLZ son aplicables al caso donde está el extremo de los dos ejes lejos de uno a
maquinaria 2.Printing/maquinaria que embala/equipo mecánico en grande de la maquinaria de carpintería etc
|
Material |
45#/40Cr/42CrMo |
|
Color |
Cualquier color disponible |
|
Empaquetado |
Caja de la madera contrachapada |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
