Acoplamiento flexible del engranaje
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | TGL1/M14 |

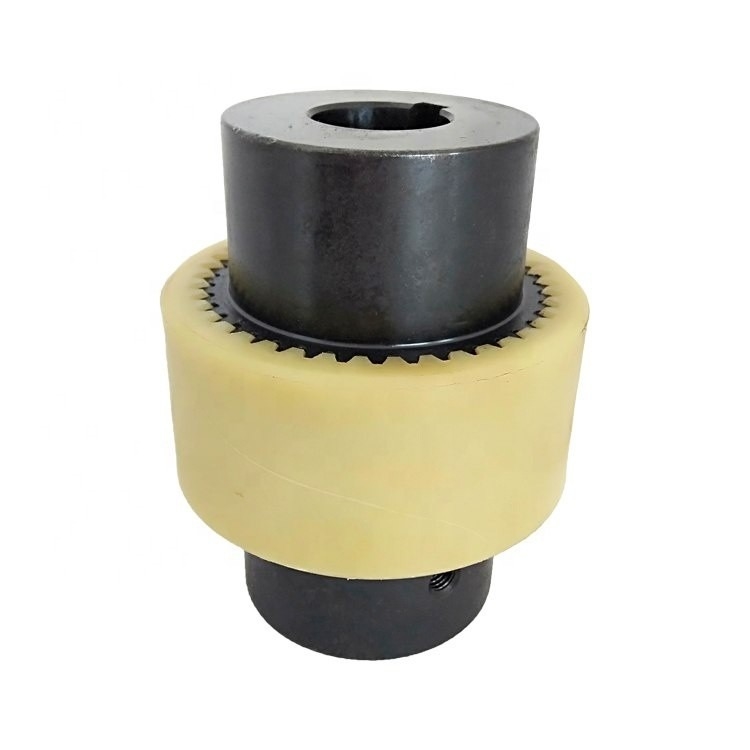

Introducción de acoplamiento del engranaje de la forma del tambor de TGL con la manga de nylon
El acoplamiento del engranaje de la forma del tambor de TGL con el material interno del anillo de la manga de nylon se hace del material de nylon de la bujía métrica, y la manga externa del eje de engranaje adopta no. 45 forjó de acero. Tiene las ventajas de la inercia rotatoria tamaño pequeño, ligera, pequeña, de poco ruido, de la asamblea y del desmontaje conveniente, y de ninguna lubricación. Puede ser aplicada a las condiciones pequeñas y medias del esfuerzo de torsión, tales como fan, bomba, lubricando la bomba, maquinaria de la materia textil y así sucesivamente.
El acoplamiento del engranaje de la forma del tambor de TGL con la manga de nylon tiene los tres tipos estructurales siguientes: --- tipo tipo básico: B--- tipo tipo interno del anillo: C--- tipo tipo externo del anillo.
| Tamaño | Esfuerzo de torsión clasificado Tn N • m | Max Speed r/min | Tamaño principal | Diámetro d del diámetro interior | Longitud L | Inercia rotatoria kg.m2 | Peso kilogramo | ||||||
| D | D1 | B | S | ||||||||||
| Yo tipo | Tipo II | Yo tipo | Tipo II | ||||||||||
| TGL1 | M14 | 10 | 10000 | 40 | — | 25 | 38 | — | 4 | 6-14 | 16-27 | 0,264 | 0,2 |
| TGL2 | M19 | 16 | 9000 | 48 | — | 32 | 38 | — | 4 | 8-19 | 20-30 | 0,64 | 0,278 |
| TGL3 | M24 | 31,5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1,541 | 0,533 |
| TGL4 | M28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3,98 | 0,869 |
| TGL6 | M32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8,8 | 1,52 |
| TGL6 | M38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14,64 | 2,15 |
| TGL7 | M42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27,24 | 3,14 |
| TGL8 | M48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38,64 | 4,18 |
| TGL9 | M65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165,5 | 8,51 |
| TGL10 | M80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534,6 | 17,1 |
| TGL11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34,56 |
| TGL12 | M125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66,86 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
