Acoplamiento flexible del engranaje
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | NL6 |

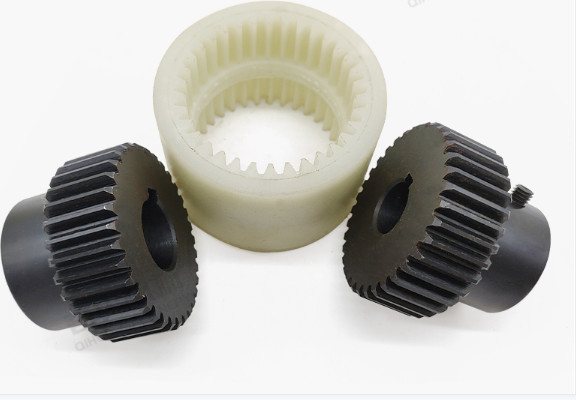

La manga de nylon Pin Gear Flexible Coupling de NL para el eje impulsor flexible y la dislocación radial axial y la dislocación del ángulo del acoplamiento grande, drumgear pertenece al acoplamiento flexible, con radial, capacidad axial y angular y del eje de la desviación de la remuneración, y tiene las ventajas de la estructura simple, del mantenimiento conveniente, de la instalación fácil, del apagón de poco ruido, de la transmisión de pequeño, de la larga vida etc….
Los dientes externos del acoplamiento dentado se dividen en dos clases: dientes rectos y dientes del tambor. Los acoplamientos del engranaje del tambor pueden permitir que una dislocación angular más grande (en relación con el acoplamiento recto del diente), que puede mejorar las condiciones del contacto de dientes, aumente la capacidad del esfuerzo de torsión que transmite, y amplían la vida de servicio. Tamaño radial de Pin Gear Flexible Couplinghas de la manga de nylon de NL el pequeño y la capacidad de carga grande. Se utiliza generalmente para shafting la transmisión bajo condiciones de carga de poca velocidad y pesada. La manga de nylon Pin Gear Flexible Coupling de NL con alta exactitud y equilibrio dinámico se puede utilizar para la transmisión de alta velocidad, tal como la transmisión del eje de una turbina de gas.
| Tamaño | Apriete Tn N.m | Velocidad n (r/min) | Dimensión principal (milímetros) | Desviación máxima | Inercia kilogramo *m2 | Peso kilogramo | ||||||
| Diámetro | Longitud | D | S | L3 | Axial (milímetros) | Parte radial (milímetros) | Angleα° | |||||
| d1 d2 | L1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Q1: ¿Es usted empresa comercial o el fabricante?
: Somos fábrica.
Q2: ¿Usted proporciona muestras? ¿está él libremente o adicional?
: : Sí, podríamos ofrecer la muestra pero no gratis. Tenemos realmente un principio muy bueno del precio, cuando usted hace el pedido en bloque entonces cuesta de muestra será de vuelta a usted.
Q3: ¿Cuánto tiempo es su plazo de expedición?
: Es generalmente 10-15 días si las mercancías están en existencia. o es 7-25 días si las mercancías no están en existencia, él está según cantidad.
Q4: ¿Cuánto tiempo es su garantía?
: Nuestra garantía es 12 meses.
Q5: ¿Usted tiene procedimientos de la inspección para juntarse?
: autoinspección 100% antes de embalar
Q6. ¿Cuál es su pago?
: 1) el 100% T/T. 2) el 30% por adelantado, otros antes del envío. 3) L/C Q7: ¿Puedo tener una visita a su fábrica antes de la orden? : Seguro, agradable visitar nuestra fábrica.
