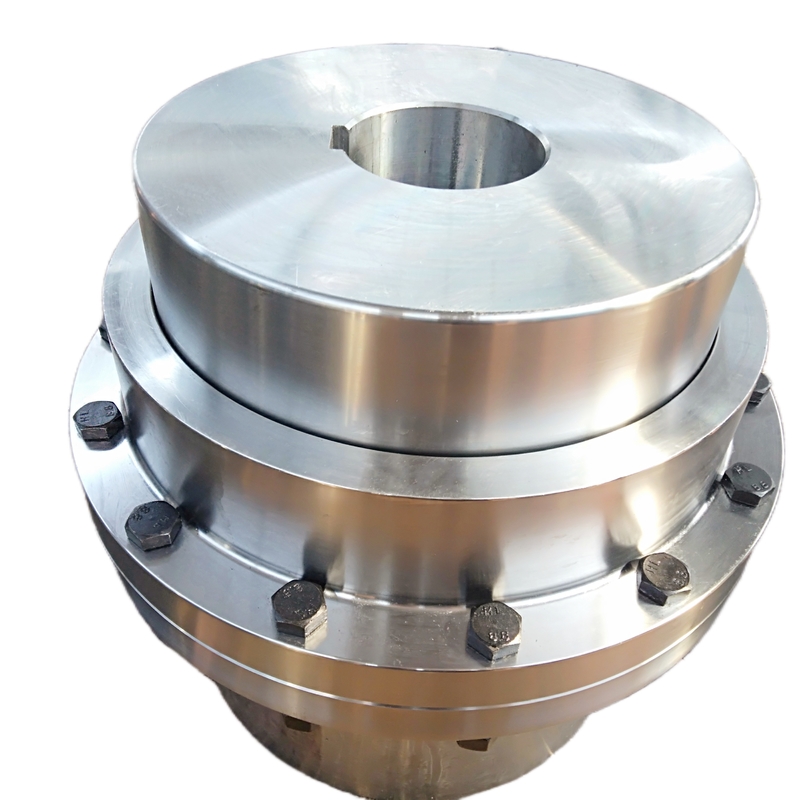

Acoplamiento flexible del engranaje
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | GIICL |
Los acoplamientos del engranaje se diseñan para transmitir el esfuerzo de torsión entre dos ejes que no sean colineales. Consisten en típicamente dos juntas-uno flexibles fijadas a cada uno eje-que sean conectadas por un eje, o al tercer eje. El acoplamiento del engranaje conecta el motor impulsor con la caja de cambios en mecanismos del alzamiento, pero puede también conectar la caja de cambios directamente con tambores de cuerda más pequeños de alambre usando una mitad ensanchada.
En términos de su diseño, los acoplamientos del engranaje transmiten el esfuerzo de torsión vía ejes con los dientes de engranaje coronado que están en la malla permanente con los dientes de engranaje rectos de las mangas-uno diseñan que proporciona la transmisión más alta del esfuerzo de torsión para el más tamaño pequeño. También corren en las velocidades, se ajustan al modelo de empernado de AGMA y compensan el desalineamiento angular, radial y axial del eje.
| Tamaño | Apriete Tn nanómetro | Velocidad [n] r/min | Diámetro interior | Longitud | D | H | C | Inercia rotatoria kg.m2 | Lubricante ml | Peso kilogramo | |
| Y, J1 | |||||||||||
| DL, d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2,0 | 36 | 8 | 0.0035- 0,00375 | 51 | 3,1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2,0 | 42 | 8 | 0.00550- 0,00675 | 70 | 3,5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2,0 | 44 | 8 | 0.010- 0,0113 | 68 | 7,0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2,0 | 49 | 8 | 0.02-0.0245 | 87 | 12,2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2,5 | 55 | 10 | 0.0378- 0,0433 | 125 | 18,0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2,5 | 56 | 10 | 0.0663- 0,0843 | 148 | 26,5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3,5 | 60 | 10 | 0.103-0.151 | 175 | 39,2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3,0 | 67 | 12 | 0.167-0.241 | 268 | 49,7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3,0 | 69 | 12 | 0.316-0.470 | 310 | 79,6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3,5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3,5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4,0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4,5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5,5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5,5 | 182 | 22 | 14.300- 17,45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7,0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7,0 | 198 | 28 | 43.095- 53,725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8,0 | 222 | 28 | 78.525- 99,500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8,0 | 232 | 32 | 136.750- 175,5 | 8900 | 3026 |
Tipo compromiso doble ensanchado estándar de la manga de G20
Para los tamaños 1010G hasta el 1055 G,
| Tamaño① | Grado del esfuerzo de torsión (Ib-en)④ | Permita la velocidad RPM⑤ | Max Bore⑥ | Min Bore⑦ | CpIgWtWith ningún diámetro interior (libras) | Peso del lubricante (libras) | B | C | D | F | H | J | M | GAP | ||
| G10 | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1,53 | 2,00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7,00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3,03 | 5,14 | 6,10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4,125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7,37 | 3,59 | 6,00 | 7,10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4,875 | 2,00 | 135 | 150 | 1,20 | 11,00 | 8,63 | 4,19 | 7,00 | 8,32 | 1,12 | 3,84 | 5,10 | 0,250 |
| 1040G | 270.900 | 3.600 | 5,750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8,25 | 9,66 | 1,12 | 4,38 | 5,70 | 0,250 |
| 1045G | 371.700 | 3.200 | 6.750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 1.079 | 1,12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500.900 | 2.900 | 7,375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10,00 | 12,04 | 1,50 | 5,54 | 7,20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8,250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11,00 | 13,16 | 1,50 | 6,22 | 8,00 | 0,312 |
| 1060G | 800,100 | 2,450 | 9,125 | 4,50 | 675 | 7,00 | 18,00 | 15,13 | 7,41 | 12,00 | 14,41 | RETRETE | 6,66 | 9,00 | 0,312 | |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
