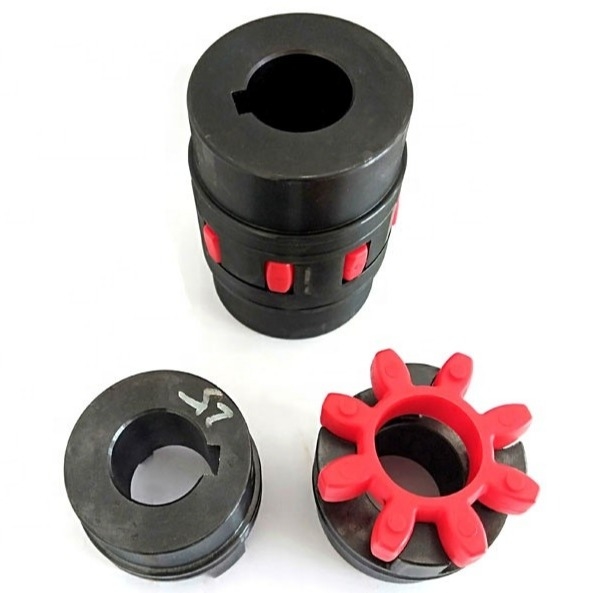

Acoplamiento flexible del mandíbula
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | Rotex75 Gr75 XL9 |
Características de producto
1. Diseño de tres pedazos
2. Ninguna lubricación requirió
3. durómetro variable
4. elementos del uretano
5. Ningún contacto metal sobre metal
6. altas capacidades del esfuerzo de torsión
7. materiales variables del eje
CARACTERÍSTICAS Y VENTAJAS
Los acoplamientos curvados del mandíbula se pueden utilizar en muchos usos y servicio como
acoplamiento de uso múltiple. El diseño básico del mandíbula curvado permite un esfuerzo de torsión más alto
capacidad en un diseño compacto. El diente curvado tiene una mayor área de contacto que
le da la alta capacidad del esfuerzo de torsión, y reduce la presión del borde. Acomodará
desalineamiento axial, radial y angular del eje.
Los ejes se producen de una variedad de materiales incluyendo: hierro de aluminio, gris,
Acero de acero e inoxidable. Los elementos de la araña están disponibles en diverso durómetro
opciones en uretano y Hytrel. Las arañas pueden realizarse bajo deber normal
condiciones del ciclo a los ciclos resistentes que incluyen el cargamento de choque y pueden minimizar
vibraciones torsionales en el sistema.
Uso
Utilizado principalmente en la explotación minera, metalúrgico, el cemento, sustancias químicas, la construcción, materiales de construcción, energía eléctrica, telecomunicaciones, materias textiles, y departamentos del transporte.
Por ejemplo:
Transportador: Transportador de la correa conveyor.AFC. Transportador de cadena. Transportador de tornillo.
Bomba: Bomba de agua, bomba de aceite, bomba de aguanieve, etc
Fan: Fan del proyecto, Fanner, fan de la caldera, etc
Excavador: Excavador del cubo. Excavadores de rueda de cubo. Recuperador del apilador de la rueda del cubo.
Grúa: Grúa. Grúa de pórtico. Grúa de puente.
Otros: Diversos elevadores. Arado de carbón. Máquina de la bola mill.Crusher.Recreation.
Equipo de la licuadora. Centrifuger. Washer.Leather-making machine.machine para
máquina del trefilado del mezclador del parque de la reconstrucción. Extrusor, trituradora de las heces de la caldera.
Alimentador plástico. Máquina que huele de goma, etc.
| Tamaño | Tipo | Esfuerzo de torsión Tn (N.m) | Max Speed [n] (r/min) | Di DZ del diámetro del agujero del eje | Longitud L del agujero | D | D: | DZ | E | S | Momento de la inercia (Kg-m2) | Peso (kilogramos) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
