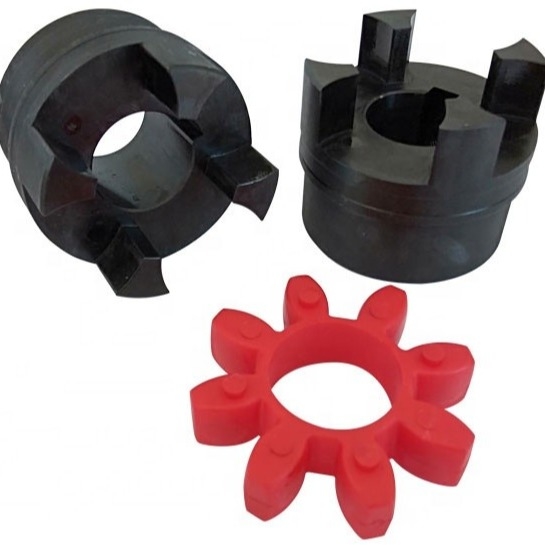

Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar
  • Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar
  • Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar
  • Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar
  • Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar
  • Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar
Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar

Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar

Lugar de origen China del、 de cangzhou
Nombre de la marca jude
Certificación CE、ISO
Número de modelo Rotex24 XL2
Detalles del producto
Industrias aplicables:
Hotels, Building Material Shops, Manufacturing Plant, Machinery Shops De reparaciones, Food & Bevera
Estructura:
Mandíbula/araña
Flexible o rígido:
Flexible
Estándar o no estándar:
Estándar
Material de ejes:
S45C
Material de la araña:
Uretano
Nombre de producto:
acoplamiento flexible del mandíbula del rotex
Tratamiento superficial:
Ennegrecimiento
Uso:
Equipo industrial
Esfuerzo de torsión de la tarifa:
120Nm
Velocidad:
14000RPM
MOQ:
1 sistema
aduana:
Sí
Puerto:
ACOPLAMIENTO DE ROTEX ENVIADO AL PUERTO DE TIANJIN
OD:
55m m
Longitud:
78m m
Alta luz:

Acoplamiento flexible del mandíbula XL2

,

Estándar flexible del acoplamiento del mandíbula

,

Acoplamiento de Rotex 24

Descripción de producto

Acoplamiento flexible Rotex 24 del mandíbula de Rotex del mandíbula flexible del proveedor de China que junta XL2


Descripción de producto
Los acoplamientos curvados del mandíbula se pueden utilizar en muchos usos y servicio como acoplamiento de uso múltiple. El diseño básico del mandíbula curvado permite una capacidad más alta del esfuerzo de torsión en un diseño compacto. El diente curvado tiene una mayor área de contacto que le dé la alta capacidad del esfuerzo de torsión, y reduce la presión del borde. Acomodará el desalineamiento axial, radial y angular del eje.

Material de acoplamiento:
C45/40Cr/42CrMo
Color:
Cualquier color disponible
Parte movible de la araña:
GR14-GR140
Material de la araña:
PU
Tamaño:
XL1-XL16/ROTEX 19-ROTEX 110
Embalaje:
Caso, caso de madera, o como necesidad del cliente.

1. Diseño de tres pedazos
     2. Ninguna lubricación requirió
3. Durómetro variable
4. Elementos del uretano

5. Ningunos materiales metal sobre metal del eje de las capacidades 7.Variable del esfuerzo de torsión del contacto 6.High
Expresión
Los ejes se producen del acero. Los elementos de la araña están disponibles en diversas opciones del durómetro en uretano y Hytrel. Las arañas pueden realizarse bajo condiciones normales del ciclo de trabajo a los ciclos resistentes que incluyen el cargamento de choque y pueden minimizar vibraciones torsionales en el sistema.

Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar 0

Información del tamaño
Gráfico de tallas de este diseño
Mini Size
   XL1
ROTEX19
El tamaño más grande
XL16
ROTEX110
D
40
40
D
420
255
Longitud
96
96
Longitud
475
295
Mandíbula flexible de XL2 Rotex 24 que junta la velocidad 14000rpm del esfuerzo de torsión 120Nm de la tarifa estándar 1
Tamaño Tipo Esfuerzo de torsión Tn (N.m) Max Speed [n] (r/min) Di DZ del diámetro del agujero del eje Longitud L del agujero D D: DZ E S Momento de la inercia (Kg-m2) Peso (kilogramos)
GS19 XL1 34 19000 6-19-24 25 40 32 40 16 2 0,0008 0,328
GS24 XL2 120 14000 8-24-28 30 55 40 55 18 2 0,0003 0,66
GS28 XL3 320 11800 10-28-38 35 65 48 65 20 2,5 0,0007 1,16
GS38 XL4 650 9500 12-38-45 45 80 66 78 24 3 0,002 2,27
GS42 XL5 900 8000 14-42-55 50 98 75 94 26 3 0,005 3,57
GS48 XL6 1050 7100 1548-60 56 105 85 104 28 3,5 0,008 4,80
GS55 XL7 1250 6300 20-55-70 65 120 98 118 30 4 0,016 7,37
GS65 XL8 1280 5600 22~65-75 75 135 115 134 35 4,5 0,031 10,89
GS75 XL9 2930 4750 30-75-90 85 160 135 158 40 5 0,068 17,73
GS90 XL10 7200 3750 40-90-100 100 200 160 180 45 5,5 0,159 29,60
GS100 XL11 9900 3350 50-100-110 110 225 180 200 50 6 0,277 41
GS110 XL12 12000 3000 60-110-125 120 255 200 230 55 6,5 0,51 58,6
  XL13 15000 2650 60-125-145 140 290 230 265 60 7 1 88,4
  XL14 22000 2360 60-140-165 155 320 255 300 65 7,5 17 120,6
  XL15 30000 2000 80-160-190 175 370 290 345 75 9 3,35 179,1
  XL16 35000 1800 85-180-220 195 420 325 400 85 10,5 6,37 261,0
