Acoplamiento flexible del mandíbula
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | GE Rotex |

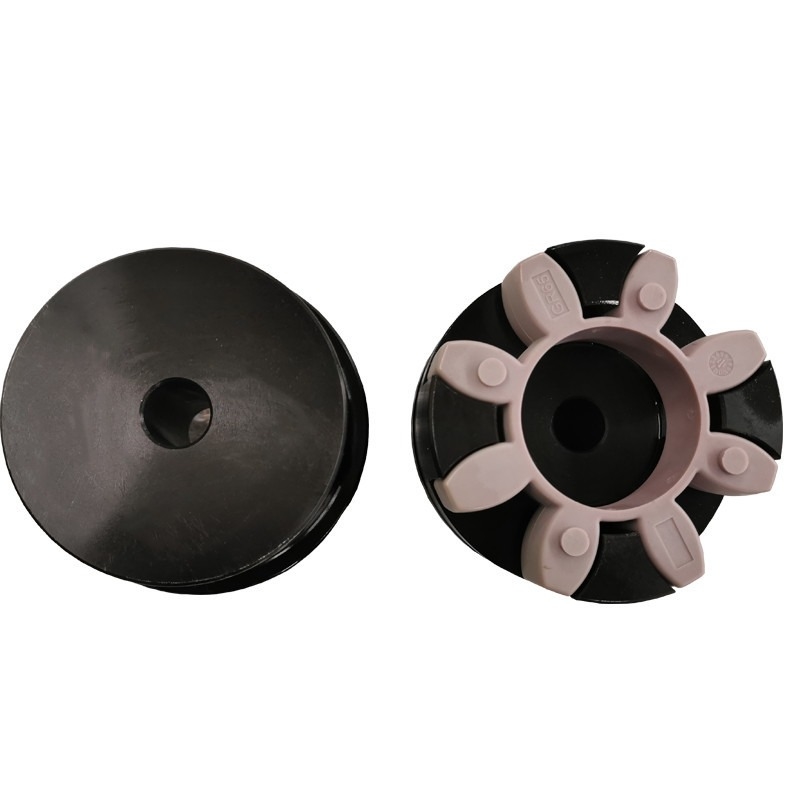

Acoplamiento flexible del mandíbula del XL GE Rotex, el mismo tipo de Rotex que junta 98 un acoplamiento púrpura de la araña de la araña
CARACTERÍSTICAS Y VENTAJAS
Los acoplamientos curvados del mandíbula se pueden utilizar en muchos usos y servicio como
acoplamiento de uso múltiple. El diseño básico del mandíbula curvado permite un esfuerzo de torsión más alto
capacidad en un diseño compacto. El diente curvado tiene una mayor área de contacto que
le da la alta capacidad del esfuerzo de torsión, y reduce la presión del borde. Acomodará
desalineamiento axial, radial y angular del eje.
Los ejes se producen de una variedad de materiales incluyendo: hierro de aluminio, gris,
Acero de acero e inoxidable. Los elementos de la araña están disponibles en diverso durómetro
opciones en uretano y Hytrel. Las arañas pueden realizarse bajo deber normal
condiciones del ciclo a los ciclos resistentes que incluyen el cargamento de choque y pueden minimizar vibraciones torsionales en el sistema.
Características de producto
1. Diseño de tres pedazos
2. Ninguna lubricación requirió
3. Durómetro variable
4. Elementos del uretano
5. Ningún contacto metal sobre metal
6. Altas capacidades del esfuerzo de torsión
7. Materiales variables del eje
| Tamaño | Tipo | Esfuerzo de torsión Tn (N.m) | Max Speed [n] (r/min) | Di DZ del diámetro del agujero del eje | Longitud L del agujero | D | D: | DZ | E | S | Momento de la inercia (Kg-m2) | Peso (kilogramos) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
