Acoplamiento flexible del mandíbula
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | Acoplamiento del crossSlider del SL (Q/JL03-2001) |

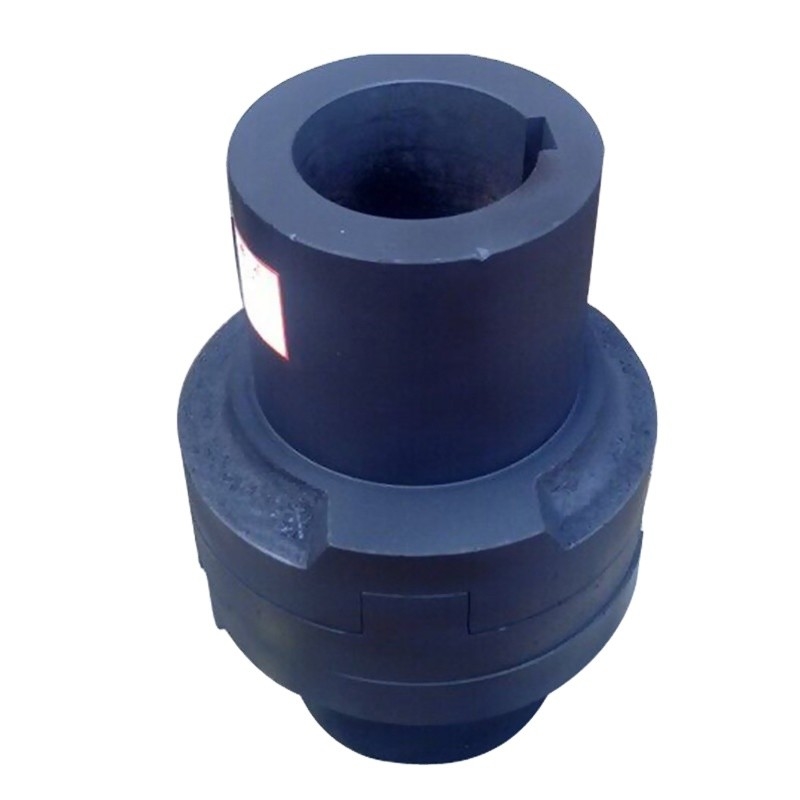

Introducción de acoplamiento flexible del SL Oldham
El acoplamiento flexible del SL Oldham pertenece al acoplamiento del resbalador, resbalador del SL que junta la superficie de dos extremos se proporciona los surcos medios de una parte radial del resbalador se proporciona respectivamente la espiga y los medios componentes de acoplamiento, el centro a ambos extremos de un perpendicular de la espiga del cursor el uno al otro, respectivamente insertados y del acoplamiento del surco 2,5, formando un par móvil, si la cantidad de desalineamiento o de desviación axial, resbalador del movimiento en el surco que resbala, para añadir tan el surco del frente de arranque del aceite lubricante y el resbalador, si los dos no son concéntricos, cuando la velocidad es alta, porque el resbalador excéntrico producirá la fuerza centrífuga y el desgaste grandes al eje y traerá la carga adicional por lo tanto solamente conveniente para de poca velocidad la transferencia y las ocasiones de la carga.
|
| especificación | Esfuerzo de torsión nominal Tn (N·M) |
Velocidad permitida [n] r/min |
Diámetro del agujero del eje d |
D | D1 | L | H | S | Momento de inercia (kg.m 2) |
peso (kilogramo) |
| SL70 | 120 | 250 | 15 ~ 18 | 70 | 32 | 42 | 14 | 0,5 | 0,002 | 1,5 |
| SL90 | 250 | 250 | 20 ~ 30 | 90 | 45 | 52 | 14 | 0,008 | 2,6 | |
| SL100 | 500 | 250 | 36 ~ 40 | 100 | 60 | 70 | 19 | 0,026 | 5,5 | |
| SL130 | 800 | 250 | 45 ~ 50 | 130 | 80 | 90 | 19 | 0,07 | 10 | |
| SL150 | 1250 | 250 | 55 ~ 60 | 150 | 95 | 112 | 19 | 0,14 | 15,5 | |
| SL170 | 2000 | 250 | 65 ~ 70 | 170 | 105 | 125 | 24 | 0,25 | 22,4 | |
| SL190 | 3200 | 250 | 75 ~ 80 | 190 | 110 | 140 | 29 | 0,5 | 31,5 | |
| SL210 | 5000 | 250 | 85 ~ 90 | 210 | 130 | 160 | 33 | 1,0 | 0,9 | 45 |
| SL240 | 8000 | 250 | 95 ~ 100 | 240 | 140 | 180 | 33 | 1,6 | 59,5 | |
| SL260 | 9000 | 250 | 100 ~ 110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | 10000 | 100 | 110 ~ 120 | 280 | 170 | 200 | 33 | 3 | 94,3 | |
| SL300 | 13000 | 100 | 120 ~ 130 | 300 | 180 | 210 | 43 | 4,3 | 111 | |
| SL320 | 16000 | 100 | 130 ~ 140 | 320 | 190 | 220 | 43 | 5,7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8,4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19,2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26,1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62,9 | 560 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
Éntrenos en contacto con en cualquier momento
