Acoplamiento de la rejilla de la forma cónica
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |

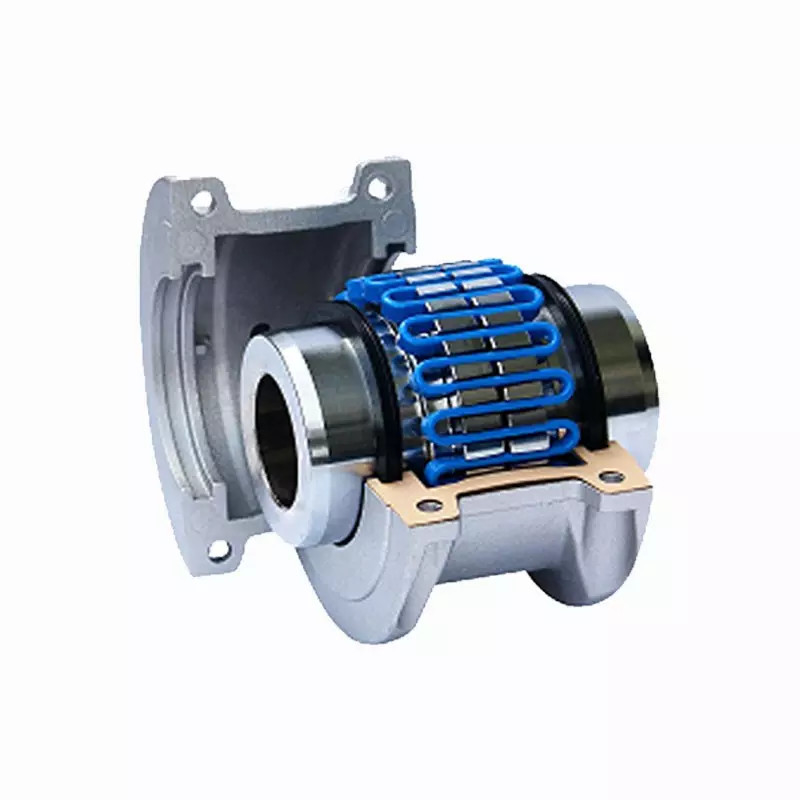

Vibración del acoplamiento de la rejilla de JS, acoplamiento de la rejilla de JS y vida de servicio larga. Acoplamiento de la rejilla de JS bajo alta gama de la carga, rejilla de JS que se junta comenzando la seguridad, alta eficacia de la transmisión, operación confiable.
Característica:
1. La primavera serpentina como el elemento elástico, el fuerte elástico mejora al mismo tiempo, grandemente el esfuerzo de torsión de acoplamiento de la rejilla, ampliamente utilizado en maquinaria pesada y maquinaria general. El departamento de tecnología especial de la primavera serpentina, tiene vida de servicio larga, permitiendo una velocidad más alta, tiene buena capacidad de compensar en el axial, la parte radial y el ángulo
2. Alta eficacia de la transmisión, seguridad del comienzo. La eficacia de la transmisión de hasta 99,47%, capacidad de sobrecarga a corto plazo es dos veces el esfuerzo de torsión clasificado, seguridad de la operación.
3. Estructura simple, montaje conveniente y desmontaje, vida de servicio larga
4. El efecto que humedece es bueno evitar la resonancia.
| Modelo | Tn KN.m | (n) r/min | d | L | L0 | L2 | D | D1 | t | kilogramo | kilogramo | |||
| y | x | a | ||||||||||||
| JS1 | 0,045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1,91 | 0,027 | 0,15 | ±0.3 | 0,076 |
| JS2 | 0,14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2,59 | 0,041 | 0,15 | ±0.3 | 0,076 |
| JS3 | 0,224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3,36 | 0,054 | 0,15 | ±0.3 | 0,076 |
| JS4 | 0,4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5,45 | 0,068 | 0,20 | ±0.3 | 0,10 |
| JS5 | 0,63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7,26 | 0,086 | 0,20 | ±0.3 | 0,127 |
| JS6 | 0,90 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10,4 | 0,113 | 0,20 | ±0.3 | 0,127 |
| JS7 | 1,80 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17,7 | 0,172 | 0,20 | ±0.3 | 0,15 |
| JS8 | 3,15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25,4 | 0,254 | 0,20 | ±0.3 | 0,18 |
| JS9 | 5,6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42,2 | 0,426 | 0,25 | ±0.5 | 0,20 |
| JS10 | 8,0 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54,5 | 0,508 | 0,25 | ±0.5 | 0,23 |
| JS11 | 12,5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81,3 | 0,735 | 0,28 | ±0.6 | 0,25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0,908 | 0,28 | ±0.6 | 0,30 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1,135 | 0,28 | ±0.6 | 0,33 |
| JS14 | 35,5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1,952 | 0,30 | ±0.6 | 0,40 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2,815 | 0,30 | ±0.6 | 0,45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3,496 | 0,30 | ±0.6 | 0,5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3,76 | 0,38 | ±0.6 | 0,56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4,4 | 0,38 | ±0.6 | 0,6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5,63 | 0,38 | ±1.3 | 0,68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10,5 | 0,46 | ±1.3 | 0,74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16,1 | 0,46 | ±1.3 | 0,8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24,1 | 0,48 | ±1.3 | 0,89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33,8 | 0,48 | ±1.3 | 0,96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50,2 | 0,5 | ±1.3 | 1,07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67,2 | 0,5 | ±1.3 | 1,77 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
Q1: ¿Es usted empresa comercial o el fabricante?
: Somos fábrica.
Q2: ¿Usted proporciona muestras? ¿está él libremente o adicional?
: : Sí, podríamos ofrecer la muestra pero no gratis. Tenemos realmente un principio muy bueno del precio, cuando usted hace el pedido en bloque entonces cuesta de muestra será de vuelta a usted.
Q3: ¿Cuánto tiempo es su plazo de expedición?
: Es generalmente 10-15 días si las mercancías están en existencia. o es 7-25 días si las mercancías no están en existencia, él está según cantidad.
Q4: ¿Cuánto tiempo es su garantía?
: Nuestra garantía es 12 meses.
Q5: ¿Usted tiene procedimientos de la inspección para juntarse?
: autoinspección 100% antes de embalar
Q6. ¿Cuál es su pago?
: 1) el 100% T/T. 2) el 30% por adelantado, otros antes del envío. 3) L/C Q7: ¿Puedo tener una visita a su fábrica antes de la orden?
