Acoplamiento de la rejilla de la forma cónica
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |

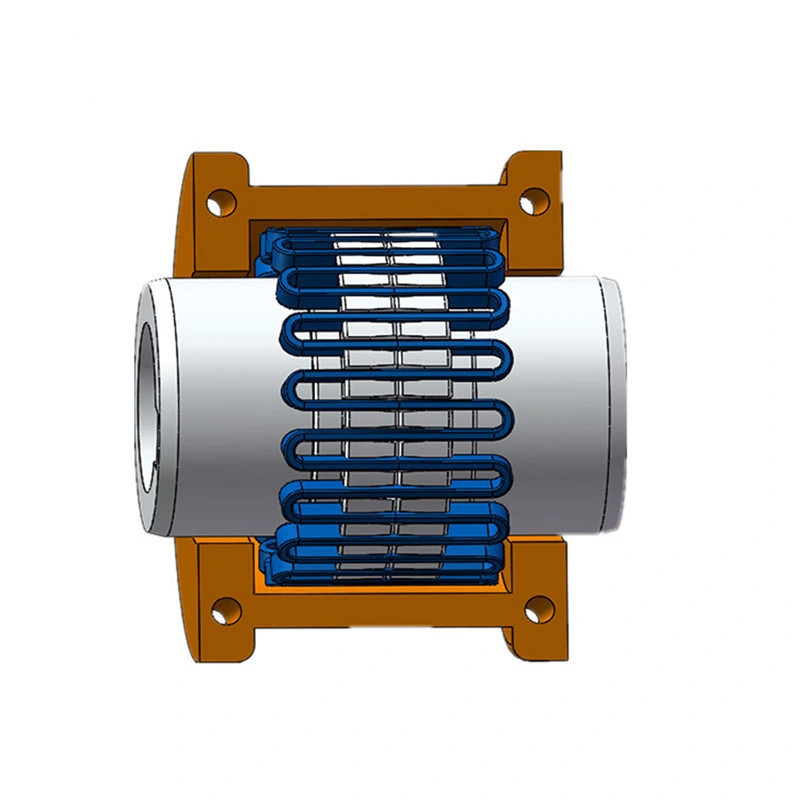

El acoplamiento de la serpiente se compone de varios grupos de primavera serpentina alrededor de los dientes de dos acoplamientos de la mitad para transmitir el movimiento y el poder. La cáscara de aislamiento exterior prevenir la primavera que se balanceará hacia fuera bajo fuerza centrífuga, la cáscara contiene el aceite lubricante que lubrica entre la primavera y la superficie del diente, evitando la fricción seca.
El acoplamiento de la serpiente tiene las ventajas de la estructura compacta, tamaño pequeño y de la confiabilidad, y tiene cierta remuneración para la dislocación relativa axialmente y amortiguando funcionamiento. Los productos son ampliamente utilizados en los diversos campos industriales para la transmisión del eje del punto medio y del poder más elevado.
| Tipo | Esfuerzo de torsión nominal | Velocidad máxima | Diámetro de diámetro interior | L2 | D1 | D2 | ||
| Tn | (n) | d | L | L0 | milímetro | milímetro | milímetro | |
| N.m | RPM | milímetro | milímetro | milímetro | ||||
| 6080T | 2150 | 3600 | 55 | 95 | 193 | 120 | 190 | 104,8 |
| 6090T | 3810 | 3600 | 66,68 | 105 | 213 | 120 | 210 | 123,8 |
| 6100T | 6305 | 2440 | 85 | 125 | 255 | 160 | 250 | 142,1 |
| 6110T | 9410 | 2250 | 100 | 135 | 275 | 160 | 270 | 160,3 |
| 6120T | 13870 | 2025 | 110 | 155 | 316 | 200 | 310 | 179,4 |
| 6130T | 19980 | 1800 | 145 | 175 | 356 | 200 | 350 | 217,5 |
| 6140T | 28900 | 1650 | 160 | 190 | 386 | 200 | 390 | 254 |
| 6150T | 39950 | 1500 | 180 | 200 | 406 | 280 | 450 | 269,2 |
| 6160T | 56300 | 1350 | 200 | 215 | 436 | 280 | 500 | 304,8 |
| 6170T | 74820 | 1225 | 230 | 230 | 466 | 310 | 570 | 355 |
| 6180T | 103500 | 1100 | 260 | 270 | 548 | 325 | 630 | 394 |
| 6190T | 137500 | 1050 | 300 | 290 | 585 | 325 | 680 | 437 |
| 6200T | 187000 | 900 | 330,2 | 320 | 646 | 360 | 760 | 497,8 |
| 6210T | 249800 | 820 | 360 | 350 | 713 | 440 | 850 | 533,4 |
| 6220T | 337100 | 730 | 400 | 390 | 793 | 500 | 930 | 571,5 |
| 6230T | 435600 | 680 | 420 | 420 | 853 | 550 | 1000 | 609,6 |
| 6240T | 560000 | 630 | 450 | 450 | 913 | 650 | 1100 | 647,7 |
| 6250T | 747200 | 580 | 460 | 480 | 973 | 700 | 1180 | 711,2 |
| 6260T | 933500 | 540 | 500 | 500 | 1013 | 760 | 1260 | 762 |
| 6270T | 1148000 | 460 | 520 | 540 | 1100 | 800 | 1350 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
