Acoplamiento de la rejilla de la forma cónica
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |

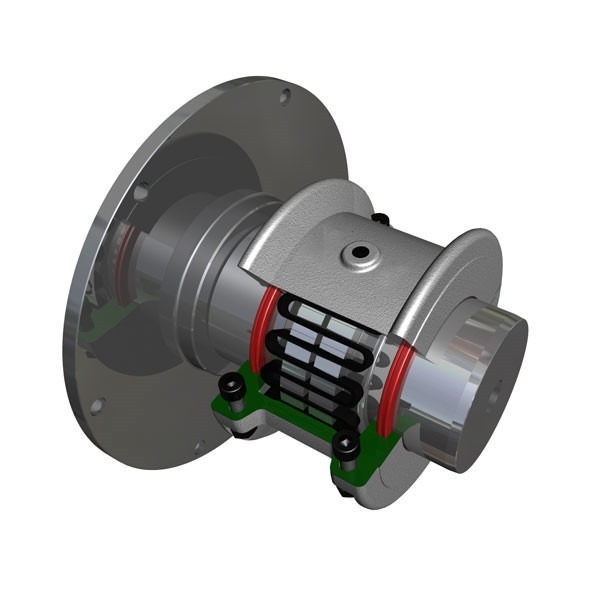

Acoplamiento de la rejilla/primavera serpentina que junta el acoplamiento flexible de acoplamiento bibby de /the con el disco JSP del freno
Características del acoplamiento de la rejilla de JSP:
1. Diseño partido horizontal de la cubierta, ideal para el espacio limitado
2. Permite de fácil acceso a la primavera de la rejilla
3. Bien adaptado para invertir usos
4. Cubierta de aluminio fundida a troquel peso ligero de la rejilla
5. Diseñado para la facilidad del reemplazo del mantenimiento y de la primavera de la rejilla
6. Las primaveras de alta resistencia de la rejilla aseguran funcionamiento de acoplamiento superior y una vida de acoplamiento más larga
7. Permutable con los acoplamientos de la rejilla del estándar industrial
Los acoplamientos de JUDE Shaft se utilizan en la tecnología serva de la impulsión, máquinas-herramientas, maquinaria de envasado, sistemas de la automatización, prensas, robots industriales, control y tecnología, e ingeniería industrial general de la colocación.
Imágenes detalladas
|
| Tamaño | Esfuerzo de torsión Tm/N-m | Velocidad [n] (r/min) | Freno | Diámetro interior d | Longitud | D | D1 | C | Kilogramos del peso | Inyección del aceite | ||
| DIÁMETRO D0 | Anchura B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9,579 | 0,086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12,349 | 0,1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19,794 | 0,1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28,42 | 0,254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47,76 | 0,427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64,922 | 0,5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91,35 | 0,729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131,66 | 0,908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184,798 | 1,135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253,332 | 1,9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336,414 | 2,8148 | ||
