Acoplamiento de Pin Bush
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | Acoplamiento de goma flexible de FCL |

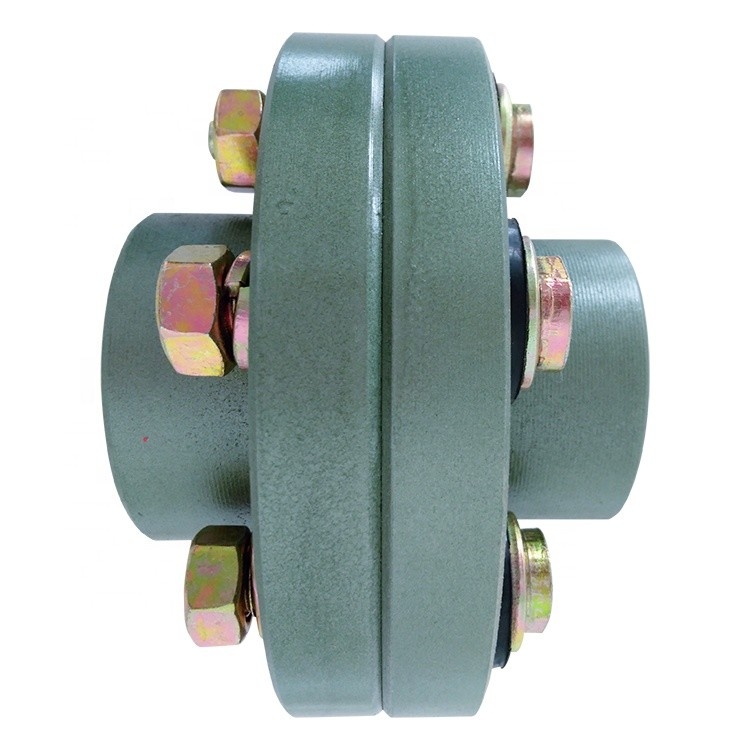

Acoplamiento de goma flexible Pin Bush Coupling For Spinning de FCL y telares
El acoplamiento del Pin Bush tiene un reborde más el diseño de goma del perno de NBR, él es ampliamente utilizado en diversas industrias como las bombas, los sistemas hidráulicos y neumáticos, etc. El acoplamiento de FCL es famoso por su diseño compacto, durabilidad e instalación y mantenimiento fáciles. Siempre y cuando la dislocación relativa entre los ejes se guarda dentro de la tolerancia especificada, el perno y el acoplamiento del arbusto actuarán suavemente para los años venideros, reduciendo el tiempo muerto requerido para el reemplazo frecuente y lo que es más importante costes el ahorro para el usuario final.
Tipo características de acoplamiento elásticos de FCL: la buena absorción de la vibración, puede hacer el movimiento del eje activo que se transmitirá al eje pasivo suavemente. No hay empuje axial en la transmisión. El desmontaje y la asamblea fáciles, mientras se quite el perno de acoplamiento, la conexión entre el activo y pasivo pueden ser separados. Si la dislocación relativa de los dos ejes se puede guardar dentro de la gama especificada después de la instalación y del ajuste, el acoplamiento tendrá funcionamiento satisfactorio y vida laboral larga.
Por lo tanto, puede ser ampliamente utilizado en los diversos sistemas medios y pequeños del eje de transmisión de poder conducidos por los motores eléctricos con las pequeñas cargas, tales como reductores, las transmisiones, las bombas, impresión y las máquinas de teñir, los alzamientos, las grúas, los compresores, los transportadores, las máquinas de materia textil, los alzamientos, molino de bola, etc.
| KASIN no. | d | L | C1 | C2 | B | F1 | F2 | n | a | M | t | PartsNo. | Max. Torque | Max.R.P.M | Excentricidad | Oblicuidad | Juego lateral | |
| FCL 100 | 100 | 11~25 | 35,5 | 42,5 | 42,5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | los 29N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 112 | 112 | 13~28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | los 33N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 125 | 125 | 13~32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | #3 | los 73N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 140 | 140 | 13~38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | #3 | el 130N.m | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 160 | 160 | 15~45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | los 200N.m | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 180 | 180 | 15~50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | los 230N.m | 3500 | 0,2 | 1/6° | ±2.1 |
| FCL 200 | 200 | 21~56 | 71 | 100 | 100 | 145 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | los 440N.m | 3200 | 0,2 | 1/6° | ±2.8 |
| FCL 224 | 224 | 21~63 | 80 | 112 | 112 | 170 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | los 510N.m | 2850 | 0,2 | 1/6° | ±2.8 |
| FCL 250 | 250 | 25~71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | #5 | los 850N.m | 2550 | 0,2 | 1/6° | ±2.8 |
| FCL 280 | 280 | 34~80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | #6 | el 1500N.m | 2300 | 0,3 | 1/6° | ±2.8 |
| FCL 315 | 315 | 41~90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | #6 | los 2200N.m | 2050 | 0,3 | 1/6° | ±2.8 |
| FCL 355 | 355 | 60~100 | 125 | 180 | 180 | 260 | 35,5 | 56 | 8 | 35,5 | 72 | 5 | #8 | los 3500N.m | 1800 | 0,3 | 1/6° | ±3.5 |
| FCL 400 | 400 | 60~110 | 125 | 200 | 200 | 300 | 35,5 | 56 | 10 | 35,5 | 72 | 5 | #8 | los 5000N.m | 1600 | 0,3 | 1/6° | ±3.5 |
| FCL 450 | 450 | 65~125 | 140 | 224 | 224 | 355 | 35,5 | 56 | 12 | 35,5 | 72 | 5 | #8 | los 7100N.m | 1400 | 0,3 | 1/6° | ±3.5 |
| FCL 560 | 560 | 85~140 | 160 | 250 | 250 | 450 | 35,5 | 56 | 14 | 35,5 | 72 | 5 | #8 | el 10000N.m | 1150 | 0,3 | 1/6° | ±3.5 |
| FCL 630 | 630 | 95~160 | 180 | 280 | 280 | 530 | 35,5 | 56 | 18 | 35,5 | 72 | 5 | #8 | el 16000N.m | 1000 | 0,3 | 1/6° | ±3.5 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
