Acoplamiento de Pin Bush
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | FCL |
Introducción de productos:

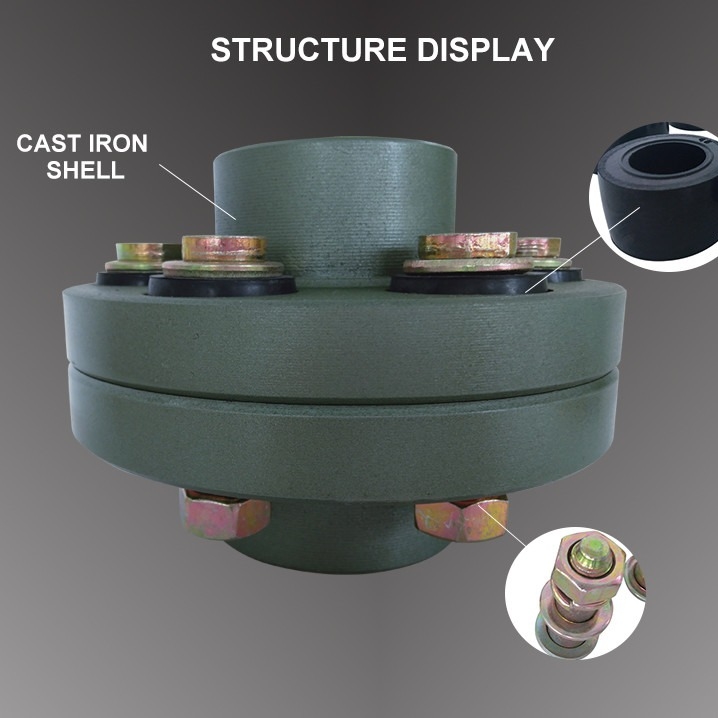

Acoplamiento elástico del perno 1.FCL con la estructura simple, la instalación fácil y el reemplazo;
2. Durante su operación, la vibración generada por la transmisión mecánica puede ser protegida y el movimiento desigual se puede absorber el balance energético del impacto del axial y la dislocación relativa radial del eje mejora perceptiblemente la calidad y la estabilidad de la operación mecánica.
3. Ampliamente utilizado en los diversos ejes medios y pequeños de transmisión de poder conducidos por los motores eléctricos con poca carga. Por ejemplo: reductor, grúa, compresor, máquina de materia textil, bomba, máquina de cambio de la velocidad y así sucesivamente.
Características del acoplamiento elástico de FCL:
(1) el buen absorbability de la vibración permite al movimiento del eje activo ser transmitido suavemente al eje pasivo. No hay empuje axial en la transmisión.
(2) fácil desmontar y montar, mientras se quiten los pernos de acoplamiento, la conexión entre activo y pasivo puede ser separado.
(3) si la dislocación relativa de los dos ejes se puede guardar dentro de la gama especificada después de la instalación y del ajuste, el acoplamiento tendrá funcionamiento satisfactorio del servicio y vida laboral larga.
| Nombre de producto | Acoplamientos de aluminio FCL flexible del motor |
| DN milímetro | 12~850m m |
| Esfuerzo de torsión clasificado | 100~2500000 N·m |
| Velocidad permisible | kN 4000~460·m |
| Material | 45#steel |
| Uso | Ampliamente utilizado en metalurgia, la explotación minera, la ingeniería y otros campos. |
| Tipo | Esfuerzo de torsión máximo | Velocidad máxima | D | D1 | d1 | L | C | nanómetro | Peso |
| N.m | r/min | kilogramo | |||||||
| FCL90 | 4 | 4000 | 90 | 35,5 | 11 | 28 | 3 | 4-M8×50 | 1,7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35,5 | 3 | 4-M10×56 | 2,3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2,8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5,4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10,5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16,2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21,3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31,6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57,7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89,5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
Q1: ¿Es usted empresa comercial o el fabricante?
: Somos fábrica.
Q2: ¿Usted proporciona muestras? ¿está él libremente o adicional?
: : Sí, podríamos ofrecer la muestra pero no gratis. Tenemos realmente un principio muy bueno del precio, cuando usted hace el pedido en bloque entonces cuesta de muestra será de vuelta a usted.
Q3: ¿Cuánto tiempo es su plazo de expedición?
: Es generalmente 10-15 días si las mercancías están en existencia. o es 7-25 días si las mercancías no están en existencia, él está según cantidad.
Q4: ¿Cuánto tiempo es su garantía?
: Nuestra garantía es 12 meses.
Q5: ¿Usted tiene procedimientos de la inspección para juntarse?
: autoinspección 100% antes de embalar
Q6. ¿Cuál es su pago?
: 1) el 100% T/T. 2) el 30% por adelantado, otros antes del envío. 3) L/C Q7: ¿Puedo tener una visita a su fábrica antes de la orden? : Seguro, agradable visitar nuestra fábrica.
