acoplamiento flexible del diafragma
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | Solo disco de JMI |

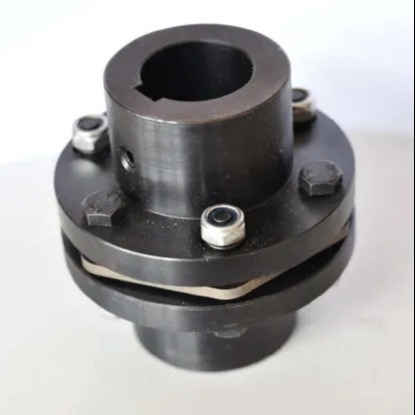

El acoplamiento elástico del diafragma de JMII pertenece a los acoplamientos del diafragma de la serie de JM. Se componen de varios grupos de diafragmas (llave fina de acero inoxidable), y los pernos se entrelazan con dos mitades de acoplamientos. Cada diafragma se compone de varias hojas. El diafragma se divide en tipo de la biela y forma entera con diversas formas. Su deformación elástica se utiliza para compensar la dislocación relativa de las dos hachas, y es un acoplamiento flexible del alto rendimiento de los elementos elásticos del metal. Ninguna lubricación, estructura compacta, vida de servicio de alta resistencia, larga, ninguna liquidación de la rotación, ninguna influencia en la contaminación del temperatura y por petróleo, tiene las características de la resistencia ácida, de la resistencia del álcali y de la resistencia a la corrosión.
acoplamiento de eje flexible ouble del diafragma para el paso Moto del codificador de eje
1. la alta rigidez del esfuerzo de torsión, puede controlar exactamente la rotación del eje, puede realizar control de alta precisión
2. diseñado para servo y el motor de escalonamiento
3. Ningún hueco entre el eje y la conexión de la manga, general para la rotación positiva y negativa
4. inercia baja, conveniente para la operación de alta velocidad
5. El diafragma se hace del acero de la primavera con resistencia excelente del cansancio
|
Modelo |
TorqueTn nominal /N.m |
esfuerzo de torsión máximo |
|
|
Longitud del agujero del eje |
D |
D1 |
t |
Tiesura torsional |
peso |
momento de la inercia |
|
|
|
|
|
|
|
J1 Y |
L |
|
|
|
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
JM1Ⅱ |
40 |
63 |
10700 |
14-28 |
27-62 |
35 |
80 |
39 |
8±0.2 |
0,37 |
0,9 |
0,0005 |
|
JM2Ⅱ |
63 |
100 |
9300 |
20-38 |
38-82 |
40 |
92 |
53 |
|
0,45 |
1,4 |
0,0011 |
|
JM3Ⅱ |
100 |
200 |
8400 |
25-45 |
44-112 |
45 |
102 |
63 |
|
0,56 |
2,1 |
0,002 |
|
JM4Ⅱ |
250 |
400 |
6700 |
30-55 |
60-112 |
55 |
128 |
77 |
11±0.3 |
0,81 |
4,2 |
0,006 |
|
JM5Ⅱ |
500 |
800 |
5900 |
35-65 |
60-142 |
65 |
145 |
91 |
|
1,2 |
6,4 |
0,012 |
|
JM6Ⅱ |
800 |
1250 |
5100 |
40-75 |
84-142 |
75 |
168 |
105 |
14±0.3 |
1,42 |
9,6 |
0,024 |
|
JM7Ⅱ |
1000 |
2000 |
4750 |
45-80 |
84-172 |
80 |
180 |
112 |
15±0.4 |
1,9 |
12,5 |
0,0365 |
|
JM8Ⅱ |
1600 |
3150 |
4300 |
50-85 |
84-172 |
|
200 |
120 |
|
2,35 |
15,5 |
0,057 |
|
JM9Ⅱ |
2500 |
4000 |
4200 |
55-85 |
84-172 |
|
205 |
|
20±0.4 |
2,7 |
16,5 |
0,065 |
|
JM10Ⅱ |
3150 |
5000 |
4000 |
55-90 |
84-172 |
90 |
215 |
128 |
|
3,02 |
19,5 |
0,083 |
|
JM11Ⅱ |
4000 |
6300 |
3650 |
60-95 |
107-172 |
100 |
235 |
132 |
23±0.5 |
3,46 |
25 |
0,131 |
|
JM12Ⅱ |
5000 |
8000 |
3400 |
60-100 |
107-212 |
|
250 |
145 |
|
3,67 |
30 |
0,174 |
|
JM13Ⅱ |
6300 |
10000 |
3200 |
63-110 |
107-212 |
110 |
270 |
155 |
|
5,2 |
36 |
0,239 |
|
JM14Ⅱ |
8000 |
12500 |
2850 |
65-110 |
107-212 |
115 |
300 |
162 |
27±0.6 |
7,8 |
45 |
0,38 |
|
JM15Ⅱ |
10000 |
16000 |
2700 |
70-125 |
107-212 |
125 |
320 |
176 |
|
8,43 |
55 |
0,5 |
|
JM16Ⅱ |
12500 |
20000 |
2450 |
75-130 |
107-252 |
140 |
350 |
186 |
32±0.7 |
10,23 |
75 |
0,85 |
|
JM17Ⅱ |
16000 |
25000 |
2300 |
80-140 |
132-252 |
145 |
370 |
203 |
|
10,97 |
85 |
1,1 |
|
JM18Ⅱ |
20000 |
31500 |
2150 |
90-160 |
132-302 |
165 |
400 |
230 |
|
13,07 |
115 |
1,65 |
|
JM19Ⅱ |
25000 |
40000 |
1950 |
100-170 |
167-302 |
175 |
440 |
245 |
38±0.9 |
14,26 |
150 |
2,69 |
|
JM20Ⅱ |
31500 |
50000 |
1850 |
110-180 |
167-302 |
185 |
460 |
260 |
|
22,13 |
170 |
3,28 |
|
JM21Ⅱ |
35500 |
56000 |
1800 |
120-200 |
167-282 |
200 |
480 |
280 |
|
23,7 |
200 |
4,28 |
|
JM22Ⅱ |
40000 |
63000 |
1700 |
130-200 |
202-352 |
210 |
500 |
295 |
|
24,6 |
230 |
5,18 |
|
JM23Ⅱ |
50000 |
80000 |
1600 |
140-220 |
202-352 |
220 |
540 |
310 |
44±1 |
29,71 |
275 |
7,7 |
|
JM24Ⅱ |
63000 |
100000 |
1450 |
150-240 |
202-410 |
240 |
600 |
335 |
50±1.2 |
32,64 |
380 |
9,3 |
|
JM25Ⅱ |
80000 |
125000 |
1400 |
160-250 |
242-352 |
255 |
620 |
350 |
50±1.2 |
37,69 |
410 |
15,3 |
|
JM26Ⅱ |
90000 |
140000 |
1300 |
180-260 |
242-410 |
275 |
660 |
385 |
|
50,43 |
510 |
20,9 |
|
JM27Ⅱ |
112000 |
180000 |
1200 |
190-280 |
282-470 |
295 |
720 |
410 |
60±1.4 |
71,51 |
620 |
32,4 |
|
JM28Ⅱ |
140000 |
200000 |
1150 |
220-300 |
282-470 |
300 |
740 |
420 |
|
93,37 |
680 |
36 |
|
JM29Ⅱ |
160000 |
224000 |
1100 |
240-320 |
330-470 |
320 |
770 |
450 |
|
114,53 |
780 |
43,9 |
|
JM30Ⅱ |
180000 |
280000 |
1050 |
250-340 |
330-550 |
350 |
820 |
490 |
|
130,76 |
950 |
60,5 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
