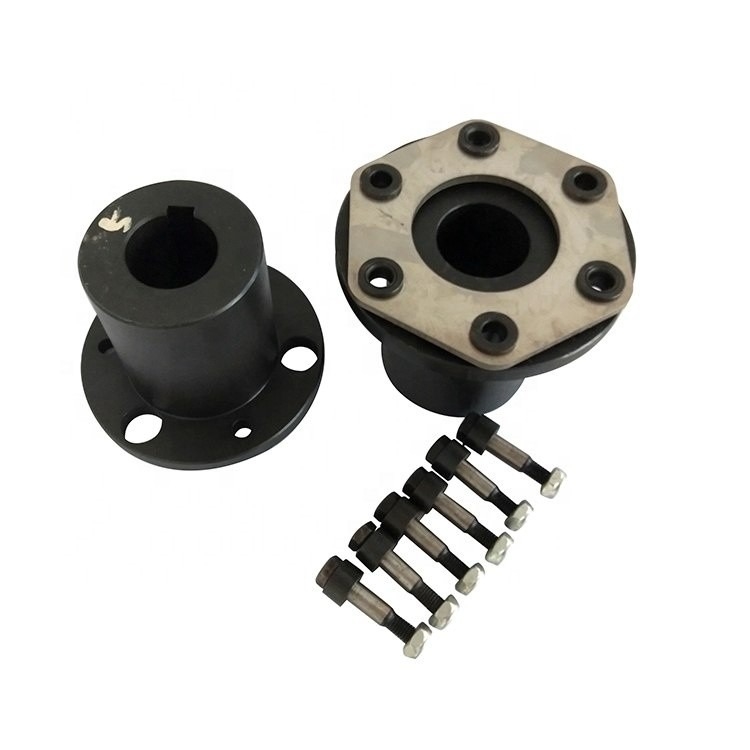

Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil
  • Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil
  • Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil
  • Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil
  • Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil
  • Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil
Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil

Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil

Lugar de origen China del、 de cangzhou
Nombre de la marca jude
Certificación CE、ISO
Número de modelo JMI
Detalles del producto
Industrias aplicables:
Fábrica, talleres de reparaciones de la maquinaria
Estructura:
Disco
Flexible o rígido:
Flexible
Material:
Acero
Nombre de producto:
Acoplamiento del diafragma usado en maquinaria de la materia textil
Color:
Negro
MOQ:
1 sistema
Material del cuerpo:
Acero 45#
Embalaje:
Cartón
Puerto:
Tianjin
Característica:
corrosión del anti-aceite, vida útil larga
Alta luz:

Acoplamiento flexible de acero del diafragma

,

Acoplamiento flexible del diafragma del disco

Descripción de producto

Acoplamiento del diafragma usado en maquinaria de la materia textil



Descripción de producto

Características del acoplamiento del disco:

  • La capacidad axial de la remuneración es fuerte, comparado con el acoplamiento del engranaje. La dislocación angular puede ser doblada. Flexible, permita la dislocación axial, radial y angular.
  • Tiene efecto que humedece obvio, ningún ruido, ningún desgaste.
  • Adáptese a la temperatura alta (- 80+300). Puede trabajar en el ambiente duro. Y operación segura en el impacto, ambiente de la vibración.
  • Alta eficacia de la transmisión, hasta 99.86%.Especially conveniente para la transmisión de poder media y de alta velocidad.
  • Estructura simple, peso ligero, tamaño pequeño, fáciles montar y desmontar. No se requiere ninguna lubricación.
  • Exactamente la transferencia la velocidad, corriendo sin resbalón, se puede utilizar para la transmisión de la maquinaria de la precisión.



Transmisión de poder

0,1 – 70 MW

Velocidades

hasta 80 000 RPM

Esfuerzo de torsión

hasta 1 500 000 nanómetro

Modelos del diseño

solo diafragma

doble-diafragma

Tipo de conexión

Dentro de eje

Eje exterior

Reborde

conexión de la Diafragma-manga

Empernado

       Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil 0Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil 1

      Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil 2





Tamaño Esfuerzo de torsión Esfuerzo de torsión máximo Velocidad Diámetro interior Longitud D Torsión t Inercia m
Tn Tmax [n] d C Yo / kilogramo de ≈
/N·m /N·m /r·minuto (H7) Tipo de Y J, J1, L recomendó /N·m·rad-1 kilogramo·m2 de ≈
Tipo Z
L L L1
JMI1 25 80 6000 14 32 - J1 27 Z1 20 35 90 1 × 104 8,8 0,0007 1
16, 18, 19 42 30
20, 22 52 38
JMI2 63 180 5000 18, 19 42 - 30 45 100 1,4 × 104 9,5 0,001 1,3
20, 22, 24 52 38
25 62 44
JMI3 100 315 5000 20, 22, 24 52 - 38 50 120 × 1,87 104 11 0,0024 2,3
25, 28 62 44
30 82 60
JMI4 160 500 4500 24 52 - 38 55 130 3,12 × 104 12,5 0,0037 3,3
25, 28 62 44
30, 32, 35 82 60
JMI5 250 710 4000 28 62 - 44 60 150 4,32 × 104 14 0,0083 5,3
30-32-35 82 60
40 112 84
JMI6 400 1120 3600 32, 35, 38 82 82 60 65 170 6,88 × 104 15,5 0,0159 8,7
40, 42, 45 112 - 84
, 48, 50
JMI7 630 1800 3000 40, 42 112 112 84 70 210 10,35 × 104 19 0,0432 14,3
45, 45, 50 -
, 55, 56
60 142 107
JMI8 1000 2500 2800 45, 48 112 112 84 80 240 16,11 × 104 22,5 0,0879 22
50, 55, 56 -
60-63-65 142 107
JMI9 1600 4000 2500 55, 56 112 112 84 85 260 26,17 × 104 24 0,1415 29
60, 63, 65 142 - 107
, 70, 71, 75
80 172 132
JMI10 2500 6300 2000 63, 65, 70 142 142 107 90 280 7,88 × 104 17 0,2974 52
, 71, 75
80-85-90 172 - 132
JMI11 4000 9000 1800 75 142 142 107 95 300 10,49 × 104 19,5 0,4782 69
80-85-90 172 - 132
100, 110 212 167
JMI12 6300 12500 1600 90, 95 172 - 132 120 340 14,07 × 104 23 0,8067 94
100, 110 212 167
, 120, 125
JMI13 10000 18000 1400 100, 110 212 - 167 135 380 19,23 × 104 28 1,7053 128
, 120, 125
130, 140 252 202
JMI14 16000 28000 1200 120, 125 212 - 167 150 420 30,01 × 104 31 2,6832 184
130, 140, 150 252 202
160 302 242
JMI15 25000 40000 1120 140, 150 252 - 202 180 480 47,46 × 104 37,5 4,8015 263
160, 170, 180 302 242
JMI16 40000 56000 1000 160, 170, 180 302 - 242 200 560 68,09 × 104 41 9,4118 384
190, 200 352 282
JMI17 63000 80000 900 190, 200, 220 352 - 282 220 630 101,3 × 104 47 18,3753 561
240 410 330
JMI18 100000 125000 800 220 352 - 282 250 710 161,4 × 104 54,5 28,2033 723
240, 250, 260 410 330
JMI19 160000 200000 700 250, 260 410 - 330 280 800 79,3 × 104 48 66,5813 1267
280.300.320 470 380

     Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil 3



Productos relacionados

Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil 4

Acoplamiento flexible de acero del diafragma del disco negro para la maquinaria de la materia textil 5

FAQ

Q1: ¿Es usted empresa comercial o el fabricante?

: Somos fábrica.





Q2: ¿Usted proporciona muestras? ¿está él libremente o adicional?

: : Sí, podríamos ofrecer la muestra pero no gratis. Tenemos realmente un principio muy bueno del precio, cuando usted hace el pedido en bloque entonces cuesta de muestra será de vuelta a usted.



Q3: ¿Cuánto tiempo es su plazo de expedición?

: Es generalmente 10-15 días si las mercancías están en existencia. o es 7-25 días si las mercancías no están en existencia, él está según cantidad.



Q4: ¿Cuánto tiempo es su garantía?

: Nuestra garantía es 12 meses.



Q5: ¿Usted tiene procedimientos de la inspección para juntarse?

: autoinspección 100% antes de embalar



Q6. ¿Cuál es su pago?

: 1) el 100% T/T. 2) el 30% por adelantado, otros antes del envío. 3) L/C Q7: ¿Puedo tener una visita a su fábrica antes de la orden? : Seguro, agradable visitar nuestra fábrica.
