Neumático Flex Coupling
>
|
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |

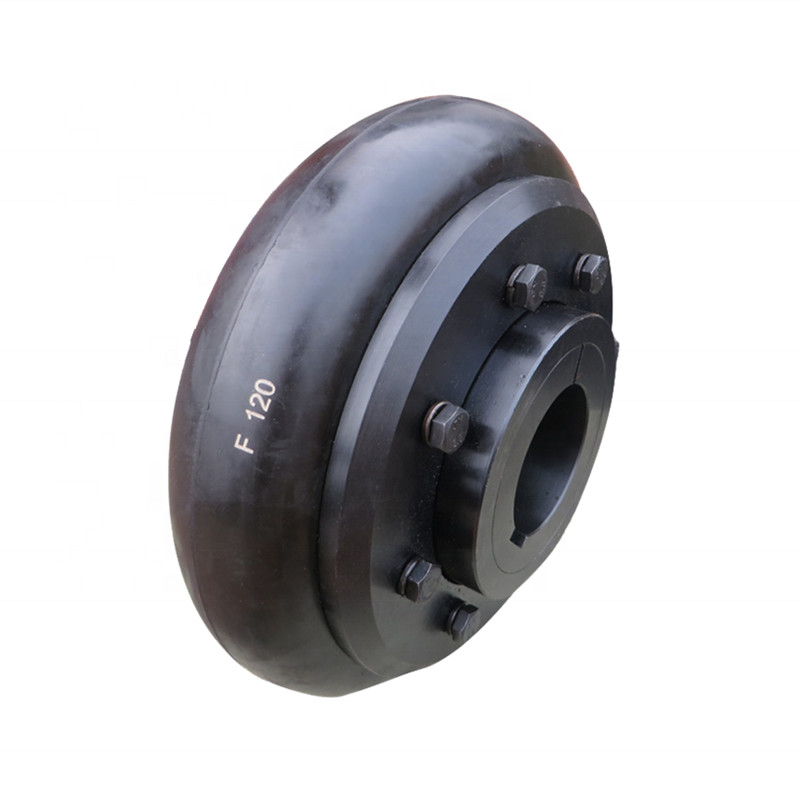

Tipo acoplamiento de F del neumático
El tipo acoplamiento del neumático se divide en dos tipos: tipo convexo y tipo cóncavo. El tipo convexo se divide en tres tipos: un tipo esquelético tipo integral, un tipo integral sin hueso y un tipo cortado radial.
El interior del anillo del neumático es enlazado al esqueleto de acero por un método de la vulcanización, y una nuez se suelda con autógena al agujero de perno en el esqueleto.
Característica:
Al montar, los pernos están conectados con los rebordes de las dos mitades de acoplamiento, y la fricción es generada por la fricción entre el neumático y la cara del extremo del reborde por los pernos de ajuste, y la deformación torsional del esquileo ocurre cuando el anillo del neumático está trabajando, así que el acoplamiento del neumático que tiene alta elasticidad, puede compensar la dislocación relativa de los dos ejes, tiene buen humedecer, y tiene estructura simple, ninguna necesidad de la lubricación, asamblea y desmontaje y mantenimiento.
| Tamaño | Tipo | Bush ningún | L | E | C | D | F | S | Peso | |||
| Acero | Acero | |||||||||||
| milímetro | pulgada | |||||||||||
| F40 | B | -- | 30 | 1 1/8" | 33 | 22 | 104 | 82 | -- | -- | -- | 11 |
| F | 1008 | 25 | 1" | |||||||||
| H | 1008 | 25 | 1" | |||||||||
| F50 | B | -- | 38 | 1 1/2” | 45 | 32 | 133 | 100 | 79 | -- | -- | 12,5 |
| F | 1210 | 32 | 1 1/4" | 38 | 25 | |||||||
| H | 1210 | 32 | 1 1/4" | |||||||||
| F60 | B | -- | 45 | 1 3/4" | 55 | 38 | 165 | 125 | 70 | -- | -- | 16,5 |
| F | 1610 | 42 | 1 5/8" | 42 | 25 | 103 | ||||||
| H | 1610 | 42 | 1 5/8" | |||||||||
| F70 | B | -- | 50 | 2" | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11,5 |
| F | 2012 | 50 | 2" | 44 | 32 | |||||||
| H | 1610 | 42 | 1 5/8" | 37 | 25 | |||||||
| F80 | B | -- | 60 | 2 3/8" | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12,5 |
| F | 2517 | 60 | 2 1/2” | 58 | 45 | |||||||
| H | 2012 | 50 | 2" | 45 | 32 | |||||||
| F90 | B | -- | 75 | 3" | 63,5 | 49 | 235 | 188 | 108 | 60 | 16 | 13,5 |
| F | 2517 | 60 | 2 1/2” | 58,5 | 45 | |||||||
| H | 2517 | 60 | 2 1/2” | |||||||||
| F-100 | B | -- | 80 | 3 1/8" | 70,5 | 56 | 254 | 216 | 120 | 62 | 16 | 13,5 |
| F | 3020 | 75 | 3" | 64,5 | 51 | 125 | ||||||
| H | 2517 | 60 | 2 1/2” | 58,5 | 45 | 113 | ||||||
| F110 | B | -- | 90 | 3 1/2” | 75,5 | 63 | 279 | 233 | 128 | 62 | 16 | 12,5 |
| F | 3020 | 75 | 3" | 63,5 | 51 | 134 | ||||||
| H | 3020 | 75 | 3" | |||||||||
| F120 | B | -- | 100 | 4" | 84,5 | 70 | 314 | 264 | 140 | 67 | 16 | 14,5 |
| F | 3525 | 100 | 4" | 79,5 | 65 | 144 | ||||||
| H | 3020 | 75 | 3" | 65,5 | 51 | |||||||
| F140 | B | -- | 125 | 5" | 110,5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4" | 81,5 | 65 | |||||||
| H | 3525 | 100 | 4" | |||||||||
| F160 | B | -- | 140 | 5 1/2” | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2” | 92 | 77 | 197 | ||||||
| H | 4030 | 115 | 4 1/2” | |||||||||
| F180 | B | -- | 150 | 6" | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5" | 112 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F200 | B | -- | 150 | 6" | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5" | 113 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F220 | B | -- | 160 | 6 1/4" | 154,5 | 127 | 562 | 474 | 223 | 118 | 20 | 27,5 |
| F | 5040 | 125 | 5" | 129,5 | 102 | |||||||
| H | 5040 | 125 | 5" | |||||||||
| F250 | B | -- | 190 | 7 1/2” | 161,5 | 132 | 628 | 532 | 254 | 125 | 20 | 29,5 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
