Acoplamiento rígido del reborde
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |

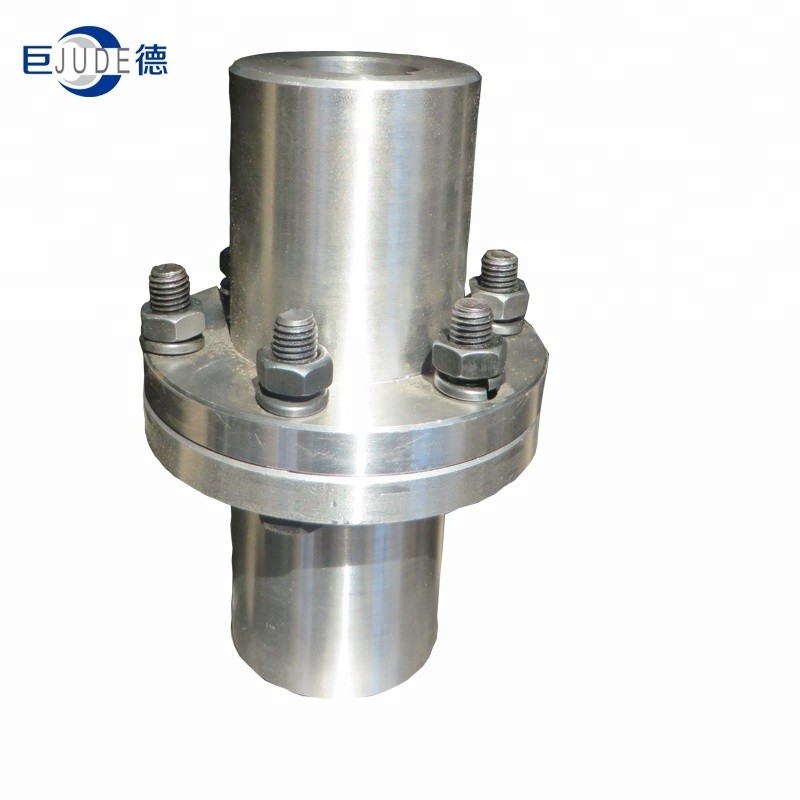

El acero de carbono estándar del acoplamiento rígido del reborde de YL YLD modificó para requisitos particulares
El tipo unión por bridas de YLD (también conocida como unión por bridas) es el uso de pernos de conectar el disco-tipo medios acoplamientos de dos rebordes (reborde). Los dos acoplamientos de la mitad están conectados respectivamente con los dos ejes con una llave para realizar la conexión de dos ejes y para transmitir el esfuerzo de torsión y deportes.
El tipo unión por bridas de YLD tiene estructura simple, fabricación conveniente, bajo costo, trabajo confiable, asamblea y desmontaje simple, mantenimiento, y el esfuerzo de torsión grande de la transmisión, que puede asegurar la alta exactitud de centro de los dos ejes. Se utiliza generalmente para las cargas. Transmisión shafting estable, de alta velocidad o de alta precisión.
El tipo unión por bridas de YLD no tiene funcionamiento radial, axial y angular de la remuneración. Si la exactitud de centro de los dos ejes no se puede garantizar durante uso, la vida de servicio, la exactitud de la transmisión y la frecuencia de la transmisión del acoplamiento serán reducidas. Vibración y ruido de la causa.
| Tamaño | Esfuerzo de torsión | Velocidad r/min | Diámetro interior d (h7) | Longitud L del agujero del eje | D | D1 | perno | L0 | Inercia | peso | |||
| Tn (N·m) | Tipo de Y | Tipo J1 | Cantidad | Diámetro M | (kg.m2) | (kilogramo) | |||||||
| acero | acero | n | Tipo de Y | Tipo J1 | |||||||||
| YL1 YLD1 | 10 | 13000 | 10 | 25 | 22 | 71 | 53 | 3 (3) | M6 | 54 | 48 | 0,0018 | 0,94 |
| 11 | |||||||||||||
| 12 | 32 | 27 | 68 | 58 | |||||||||
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL2 YLD2 | 16 | 12000 | 12 | 32 | 27 | 80 | 64 | 4 (4) | M6 | 68 | 58 | 0,0035 | 1,5 |
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL3 YLD3 | 25 | 10000 | 14 | 32 | 27 | 90 | 69 | 3 (3) | M8 | 68 | 58 | 0,006 | 1,99 |
| 16 | 42 | 30 | |||||||||||
| 18 | |||||||||||||
| 19 | 88 | 64 | |||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | 128 | 92 | |||||||||||
| YL4 YLD4 | 40 | 9500 | 18 | 42 | 30 | 100 | 80 | 3 (3) | M8 | 88 | 64 | 0,0093 | 2,47 |
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| YL5 YLD5 | 63 | 9000 | 22 | 52 | 38 | 105 | 85 | 4 (4) | M8 | 108 | 80 | 0,013 | 3,19 |
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| YL6 YLD6 | 100 | 8000 | 24 | 52 | 38 | 110 | 90 | 4 (4) | M8 | 108 | 80 | 0,017 | 3,99 |
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| YL7 YLD7 | 160 | 7600 | 28 | 62 | 44 | 120 | 95 | 4 (3) | M10 | 128 | 92 | 0,029 | 5,66 |
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 228 | 172 | |||||||||
| YL8 YLD8 | 250 | 7000 | 32 | 82 | 60 | 130 | 105 | 4 (3) | M10 | 169 | 125 | 0,043 | 7,29 |
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 229 | 173 | 6,53 | ||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| YL9 YLD9 | 630 | 6800 | 38 | 82 | 60 | 140 | 115 | 6 (3) | M10 | 169 | 125 | 0,064 | 9,53 |
| 112 | 84 | 229 | 173 | ||||||||||
| 40 | |||||||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| YL10 YLD10 | 630 | 6000 | 45 | 160 | 130 | 6 (4) | M12 | 0,112 | 12,46 | ||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 5300 | 50 | 112 | 84 | 180 | 150 | 8 (4) | M12 | 229 | 173 | 0,205 | 17,97 |
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| YL12 YLD12 | 1600 | 4700 | 60 | 200 | 170 | 12 (6) | M12 | 0,443 | 30,62 | ||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 52 | 38 | 349 | 269 | 0,463 | 29,52 | |||||||
| YL13 YLD13 | 2500 | 4300 | 70 | 142 | 107 | 220 | 185 | 8 (6) | M16 | 289 | 219 | 0,646 | 35,58 |
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 172 | 132 | 349 | 269 | |||||||||
| 85 | |||||||||||||
| 90 | |||||||||||||
| YL14 YLD14 | 4000 | 4800 | 80 | 172 | 132 | 250 | 215 | 12 (8) | M16 | 350 | 270 | 1,353 | 57,13 |
| 85 | |||||||||||||
| 90 | |||||||||||||
| 95 | |||||||||||||
| 100 110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 3400 | 90 | 172 | 132 | 290 | 250 | 12 (6) | M20 | 350 | 270 | 2,854 | 89,59 |
| 95 | |||||||||||||
| 100 110 120 125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 3000 | 100 110 120 125 | 340 | 290 | 12 (6) | M24 | 5,271 | 119,57 | ||||
| 130 140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 2600 | 120 125 | 212 | 167 | 380 | 330 | 12 (6) | M24 | 430 | 340 | 9,139 | 171,71 |
| 130 140 150 | 252 | 202 | 510 | 410 | |||||||||
| 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 2300 | 140 150 | 252 | 202 | 420 | 360 | 12 (6) | M30 | 510 | 410 | 17,883 | 263,5 |
| 160 170 180 | 302 | 242 | 610 | 490 | |||||||||
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
