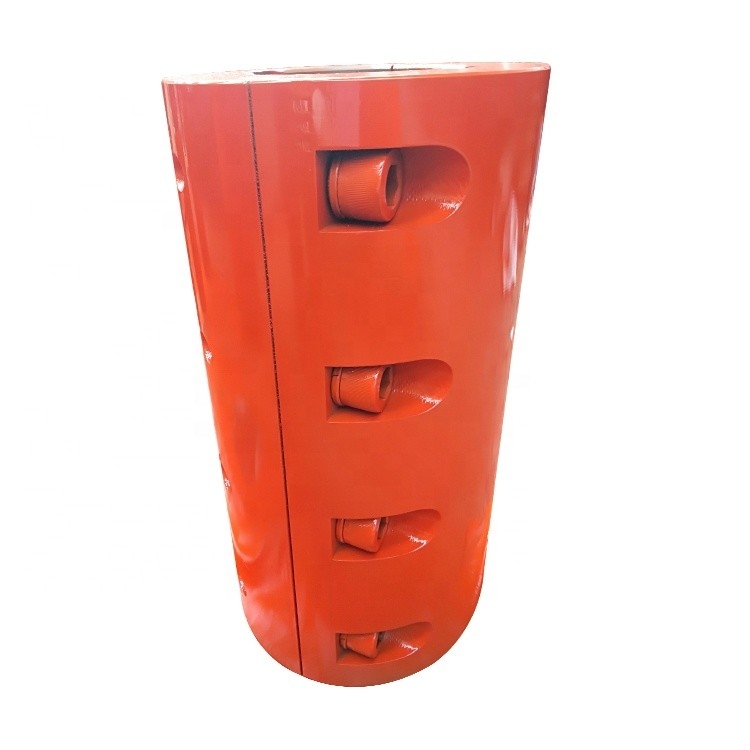

Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento
  • Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento
  • Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento
  • Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento
Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento

Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento

Lugar de origen China del、 de cangzhou
Nombre de la marca jude
Certificación CE、ISO
Detalles del producto
Industrias aplicables:
Fábrica, talleres de reparaciones de la maquinaria
Flexible o rígido:
Rígido
Estándar o no estándar:
Estándar
Material:
Acero
Nombre de producto:
acoplamiento rígido
Agujero del eje:
25-170
Dimensiones:
200-710 (milímetro)
Diámetro de diámetro interior:
170 (milímetro)
Esfuerzo de torsión de la tarifa:
125-16000
Velocidad permisible:
3800-1000 (r/m)
Tratamiento superficial:
Carburación, ennegreciendo, electrochapado, apagando.
Característica:
Simplemente
Uso:
Equipo industrial
Alta luz:

Acoplador de acero inoxidable del eje de fijación con abrazadera

,

Acoplador del eje de fijación con abrazadera sin necesidad de mantenimiento

,

Acoplador rígido de acero echado del eje

Descripción de producto

Acopladores rígidos del eje de fijación con abrazadera ---Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento

Descripción de producto

Características del acoplamiento de tambor del engranaje


tipo fuerza del diente 1.drum de sustentación de acoplamiento
remuneración de la dislocación 2.angular
la condición del contacto de la superficie del diente del tambor del acoplamiento 3.drumgear de dientes internos y externos se mejora, para evitar la dislocación angular bajo condición de la protuberancia recta del borde del extremo del diente, la concentración de los measuringmethods de la tensión, mientras que mejora la fricción, el desgaste de la superficie del diente, reduciendo ruido y el ciclo largo del mantenimiento.
el tipo de forma de tambor extremo de 4. dientes del diente de engranaje de acoplamiento del eje es forma del cuerno, de modo que los dientes internos y externos sean muy convenientes de instalar y de quitar.
eficacia con engranaje de la transmisión del acoplamiento 5.drum de hasta 99,7%.



El tipo acoplamiento de JQ de la cáscara tiene las siguientes características:


1, inercia ligera, ultrabaja y alta sensibilidad;
2, aceite anti fuerte sin necesidad de mantenimiento, estupendo y resistencia a la corrosión;
3. La excentricidad no puede ser permitida, y el eje se debe exponer lo más lejos posible.
4. El material principal se hace del acero fundido/del acero inoxidable.
se afianza con abrazadera se fija 5, la manera fija, el alambre superior.
6. La estructura es simple, y la carga y la descarga es convenientes.



Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento 0



Tamaño Diámetro del agujero Mmax D L L1 L2 L0 n-d0 d1 d2 a1 b1 l1 l2 R f b t Peso (kilogramos)
(H8/j7) (H11/h11) (H11) (H11)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0,2 0,4 8 28,3 4,47
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0,2 0,4 8 33,3 4,47
JQ-35 35 236 118 162 20 71 80 4-14 43 30 5 4 55 85 0,4 0,6 10 38,3 7,6
JQ-40 40 236 118 162 20 71 80 4-14 48 35 5 6 55 85 0,4 0,6 12 43,3 7,6
JQ-45 45 530 135 190 24 83 94 4-14 57 37 6 5 70 100 0,4 0,6 14 48,8 10,85
JQ-50 50 530 135 190 24 83 94 4-14 62 42 6 5 70 100 0,4 0,6 14 53,8 10,85
JQ-55 55 530 135 190 24 83 94 4-14 67 47 6 5 70 100 0,6 1 16 59,3 10,85
JQ-60 60 1400 172 250 30 110 124 6-18 73 50 8 6 100 130 0,6 1 18 64,4 25,06
JQ-65 65 1400 172 250 30 110 124 6-18 78 55 8 6 100 130 0,6 1 18 69,4 25,06
JQ-70 70 1400 172 250 30 110 124 6-18 83 60 8 6 100 130 0,6 1 20 74,9 25,06
JQ-80 80 2650 185 280 38 131 138 6-18 94 7 10 8 110 145 0,6 1 22 85,4 30,16
JQ-85 85 2650 185 280 38 121 138 6-18 99 75 10 8 110 145 0,6 1 22 90,4 30,16
JQ-90 90 5200 230 330 38 146 164 6-23 105 80 10 8 140 170 0,6 1 25 95,4 56,38
JQ-95 95 5200 230 330 38 146 164 6-23 110 85 10 8 140 170 0,6 1 25 100,4 56,38
JQ-100 100 5200 230 330 38 146 164 6-23 115 90 10 8 140 170 0,6 1 28 106,4 56,38
JQ-105 105 5200 230 330 38 146 164 6-23 120 95 10 8 140 170 0,6 1 28 111,4 56,38
JQ-110 110 9000 260 390 46 172 190 6-23 125 100 12 10 160 200 0,6 1 28 116,4 90
JQ-115 115 9000 260 390 46 172 190 6-23 130 105 12 10 160 200 0,6 1 32 122,4 90
JQ-120 120 9000 260 390 46 172 190 6-23 135 110 12 10 160 200 0,6 1 32 127,4 90
JQ-125 125 15000 280 440 54 193 210 8-23 140 115 14 12 180 225 0,6 1 32 132,4 125
JQ-130 130 15000 280 440 54 193 210 8-23 146 118 14 12 180 225 0,6 1 32 137,4 125
JQ-140 140 15000 300 440 54 193 230 8-23 158 128 14 12 180 225 0,6 1 36 148,4 125
JQ-150 150 28000 340 500 64 218 260 8-33 170 134 16 14 200 255 0,6 1 36 158,4 215
JQ-160 160 28000 340 500 64 218 260 8-33 180 144 16 14 200 255 0,6 1 40 169,4 215
JQ-180 180 31000 380 560 72 244 300 8-33 200 162 18 16 240 285 1 1,5 45 190,4 350
JQ-200 200 33750 420 640 80 280 340 8-33 220 182 20 18 270 325 1 1,5 45 210,4 516
Imágenes de producto

Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento 1Eche/acoplador rígido de acero inoxidable del eje de fijación con abrazadera sin necesidad de mantenimiento 2
