Acoplamiento rígido del reborde
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |

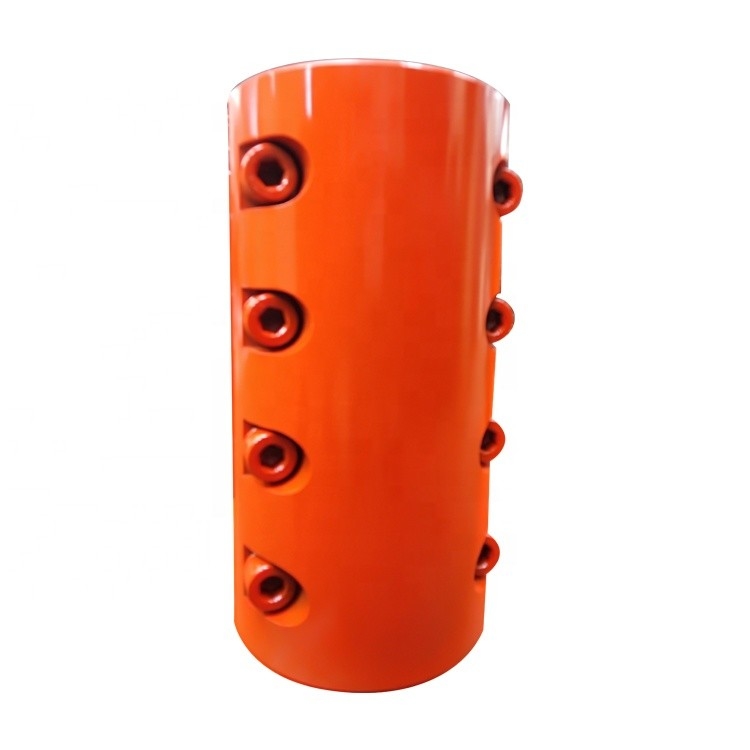

El acoplamiento de acero inoxidable de la abrazadera es un acoplamiento de acero inoxidable de uso general. Se utiliza para la conexión de dos ejes de revolvimiento cuando el eje de revolvimiento del reactor es demasiado largo y se fabrica en dos secciones. Si el eje de salida del reductor vertical está conectado con el eje de revolvimiento del reactor, utilice el acoplamiento de la abrazadera debe ser propuesto al ordenar, para utilizar los requisitos no estándar para el tamaño del eje de salida.
Cuando el acoplamiento de acero inoxidable de la abrazadera está montado y desmontado, el eje no necesita moverse axialmente, así que es muy conveniente montar y desmontar. La desventaja del acoplamiento de la abrazadera es que la exactitud de la alineación del eje de los dos ejes es baja, la estructura y la forma es relativamente compleja, y la exactitud de la fabricación y de la balanza es relativamente alta. Bajo, solamente conveniente para las ocasiones con la carga de poca velocidad y estable. Generalmente, la velocidad linear del borde externo no es más que 5m/s. Cuando la velocidad linear excede 5m/s, se requiere un control de balanza.
1. Para equilibrar la condición, los pernos se deben instalar en fases positivas y reversas. Los acoplamientos del collar no tienen propiedades axiales, radiales y angulares de la remuneración.
2. Las características del acoplamiento de acero inoxidable de la abrazadera son similares a las del acoplamiento de la cáscara, la estructura es simple, la asamblea y el desmontaje son convenientes, y es conveniente para las ocasiones con de poca velocidad (la velocidad _circumferential es 5M/S), ningún impacto, y la carga estable de la vibración. Para el acoplamiento de ejes verticales tales como mezcladores.
3. El acoplamiento de la abrazadera utiliza dos cáscaras axialmente divididas, que se afianzan con abrazadera con los pernos para realizar la conexión de los dos ejes. El esfuerzo de torsión es transmitido por la fricción entre las superficies de los dos acoplamientos de la mitad, y la llave plana se utiliza como auxiliar. únase a.
| Tamaño | Diámetro del agujero | Mmax | D | L | L1 | L2 | L0 | n-d0 | d1 | d2 | a1 | b1 | l1 | l2 | R | f | b | t | Peso (kilogramos) |
| (H8/j7) | (H11/h11) | (H11) | (H11) | ||||||||||||||||
| JQ-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 32 | 20 | 5 | 4 | 35 | 60 | 0,2 | 0,4 | 8 | 28,3 | 4,47 |
| JQ-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 38 | 25 | 5 | 4 | 45 | 70 | 0,2 | 0,4 | 8 | 33,3 | 4,47 |
| JQ-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 43 | 30 | 5 | 4 | 55 | 85 | 0,4 | 0,6 | 10 | 38,3 | 7,6 |
| JQ-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 48 | 35 | 5 | 6 | 55 | 85 | 0,4 | 0,6 | 12 | 43,3 | 7,6 |
| JQ-45 | 45 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 57 | 37 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 48,8 | 10,85 |
| JQ-50 | 50 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 62 | 42 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 53,8 | 10,85 |
| JQ-55 | 55 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 67 | 47 | 6 | 5 | 70 | 100 | 0,6 | 1 | 16 | 59,3 | 10,85 |
| JQ-60 | 60 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 73 | 50 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 64,4 | 25,06 |
| JQ-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 78 | 55 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 69,4 | 25,06 |
| JQ-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 83 | 60 | 8 | 6 | 100 | 130 | 0,6 | 1 | 20 | 74,9 | 25,06 |
| JQ-80 | 80 | 2650 | 185 | 280 | 38 | 131 | 138 | 6-18 | 94 | 7 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 85,4 | 30,16 |
| JQ-85 | 85 | 2650 | 185 | 280 | 38 | 121 | 138 | 6-18 | 99 | 75 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 90,4 | 30,16 |
| JQ-90 | 90 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 105 | 80 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 95,4 | 56,38 |
| JQ-95 | 95 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 110 | 85 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 100,4 | 56,38 |
| JQ-100 | 100 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 115 | 90 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 106,4 | 56,38 |
| JQ-105 | 105 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 120 | 95 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 111,4 | 56,38 |
| JQ-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 125 | 100 | 12 | 10 | 160 | 200 | 0,6 | 1 | 28 | 116,4 | 90 |
| JQ-115 | 115 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 130 | 105 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 122,4 | 90 |
| JQ-120 | 120 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 135 | 110 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 127,4 | 90 |
| JQ-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 140 | 115 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 132,4 | 125 |
| JQ-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 146 | 118 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 137,4 | 125 |
| JQ-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 8-23 | 158 | 128 | 14 | 12 | 180 | 225 | 0,6 | 1 | 36 | 148,4 | 125 |
| JQ-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 170 | 134 | 16 | 14 | 200 | 255 | 0,6 | 1 | 36 | 158,4 | 215 |
| JQ-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 180 | 144 | 16 | 14 | 200 | 255 | 0,6 | 1 | 40 | 169,4 | 215 |
| JQ-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 8-33 | 200 | 162 | 18 | 16 | 240 | 285 | 1 | 1,5 | 45 | 190,4 | 350 |
| JQ-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 8-33 | 220 | 182 | 20 | 18 | 270 | 325 | 1 | 1,5 | 45 | 210,4 | 516 |
El equipo de transmisión de Jude del condado de Nanpi que fabrica el co., LTD. es las empresas que se especializaron en el acoplamiento de la investigación y de la producción. También podemos desarrollar nuevos productos y la bulto-producción. Con experiencia rica, equipo profesional del R&D y diverso equipo en el acoplamiento, tiene condiciones superiores a satisfecho sus diversos requisitos.
Los productos principales de la compañía son: toda clase de acoplamientos para la industria de la maquinaria por todo la palabra, tal como acoplamiento elástico radial, acoplamiento puesto un neumático, acoplamiento universal, acoplamiento del engranaje del tambor, acoplamiento elástico de la forma de la flor del ciruelo, acoplamiento del acoplamiento rígido Oldham, acoplamiento de cadena del rodillo, acoplamiento del diafragma, acoplamientos elásticos de acoplamiento del perno de la manga de la columna, perno de pasador elástico, acoplamiento elástico del perno de pasador, acoplamiento de eje de la bomba, etc….
Los conceptos de nuestra compañía están vivos en calidad y se convierten en honor. El acoplamiento tiene la ventaja del precio bajo de alta calidad, modelos completos del producto. Nuestra compañía será su mejor opción, y miramos adelante para cooperar con usted.
Q1: ¿Es usted empresa comercial o el fabricante?
: Somos fábrica.
Q2: ¿Usted proporciona muestras? ¿está él libremente o adicional?
: : Sí, podríamos ofrecer la muestra pero no gratis. Tenemos realmente un principio muy bueno del precio, cuando usted hace el pedido en bloque entonces cuesta de muestra será de vuelta a usted.
Q3: ¿Cuánto tiempo es su plazo de expedición?
: Es generalmente 10-15 días si las mercancías están en existencia. o es 7-25 días si las mercancías no están en existencia, él está según cantidad.
Q4: ¿Cuánto tiempo es su garantía?
: Nuestra garantía es 12 meses.
Q5: ¿Usted tiene procedimientos de la inspección para juntarse?
: autoinspección 100% antes de embalar
Q6. ¿Cuál es su pago?
: 1) el 100% T/T. 2) el 30% por adelantado, otros antes del envío. 3) L/C Q7: ¿Puedo tener una visita a su fábrica antes de la orden? : Seguro, agradable visitar nuestra fábrica.
