Acoplamiento de la rejilla de la forma cónica
>
|
| Lugar de origen | China del、 de cangzhou |
| Nombre de la marca | jude |
| Certificación | CE、ISO |
| Número de modelo | Rejilla que junta T10 T20 |

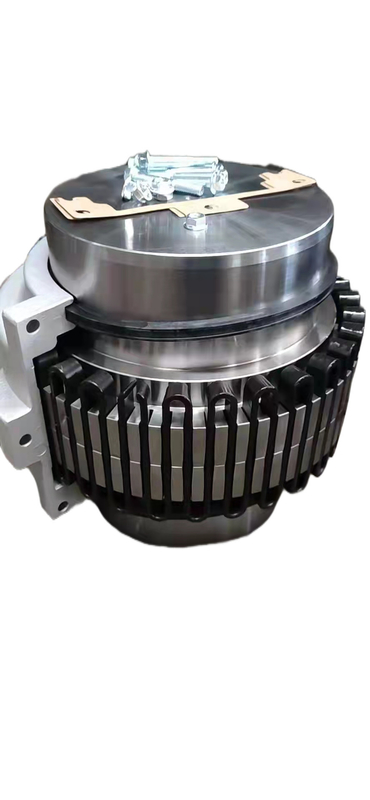

El acero ISO9001 de T10 T20 Flex Taper Grid Coupling Standard 45# certificó
Características de la rejilla de la forma cónica que juntan T10 T20:
1. diseño partido horizontal de la cubierta, ideal para el espacio limitado
2. permite de fácil acceso a la primavera de la rejilla
3. bien adaptado para invertir usos
4. cubierta de aluminio fundida a troquel peso ligero de la rejilla
5. diseñado para la facilidad del reemplazo del mantenimiento y de la primavera de la rejilla
6. las primaveras de alta resistencia de la rejilla aseguran funcionamiento de acoplamiento superior y una vida de acoplamiento más larga
7. permutable con los acoplamientos de la rejilla del estándar industrial
| Tamaño | Apriete Tn N.m | Velocidad [n] RPM | Diámetro interior d milímetro | Longitud | Total | L2 milímetro | D milímetro | D0 milímetro | Gap | Peso sin el kilogramo agujereado | Inercia | Aceite lubricante |
| L milímetro | LO milímetro | C milímetro | kg.m2 | Kilogramo | ||||||||
| 1020T10 | 52 | 4500 | 28 | 47,6 | 98,2 | 66,7 | 97 | - | 3 | 1,95 | 0,0014 | 0,027 |
| 1030T10 | 149 | 4500 | 35 | 47,6 | 98,2 | 68,3 | 105,7 | - | 3 | 2,59 | 0,0022 | 0,041 |
| 1040T10 | 249 | 4500 | 42 | 50,8 | 104,6 | 69,9 | 114,3 | - | 3 | 3,36 | 0,0033 | 0,054 |
| 1050T10 | 435 | 4500 | 50 | 60,3 | 123,6 | 80,9 | 135,1 | - | 3 | 5,44 | 0,0073 | 0,068 |
| 1060T10 | 684 | 4350 | 56 | 63,5 | 130 | 93,5 | 157,8 | - | 3 | 7,26 | 0,0119 | 0,036 |
| 1070T10 | 994 | 4125 | 65 | 76,2 | 155,4 | 96,8 | 158,8 | - | 3 | 10,44 | 0,0185 | 0,113 |
| 1080T10 | 2050 | 3600 | 80 | 88,9 | 180,8 | 115,6 | 190,5 | - | 3 | 17,7 | 0,0451 | 0,172 |
| 1090T10 | 3730 | 3600 | 95 | 98,4 | 199,8 | 122,2 | 211,1 | - | 3 | 25,4 | 0,0787 | 0,254 |
| 1100T10 | 6280 | 2440 | 110 | 120,6 | 246,2 | 155,4 | 251 | - | 5 | 42,2 | 0,178 | 0,426 |
| 1110T10 | 9320 | 2250 | 120 | 127 | 259 | 161,5 | 269,7 | - | 5 | 54,4 | 0,27 | 0,508 |
| 1120T10 | 13700 | 2025 | 140 | 149,2 | 304,4 | 191,5 | 307,8 | - | 6 | 81,2 | 0,514 | 0,735 |
| 1130T10 | 19900 | 1800 | 170 | 161,9 | 329,8 | 195,1 | 345,9 | - | 6 | 121 | 0,959 | 0,908 |
| 1140T10 | 28600 | 1650 | 200 | 184,2 | 374,4 | 201,2 | 384 | - | 6 | 178 | 1,85 | 1,135 |
| 1150T10 | 39800 | 1500 | 215 | 182,9 | 371,8 | 271,5 | 453,1 | 391,2 | 6 | 227 | 3,49 | 1,952 |
| 1160T10 | 55900 | 1350 | 240 | 198,1 | 402,2 | 278,4 | 501,9 | 436,9 | 6 | 309 | 5,82 | 2,815 |
| 1170T10 | 74600 | 1225 | 280 | 215,9 | 437,8 | 307,3 | 566,9 | 487,2 | 6 | 448 | 10,4 | 3,496 |
| 1180T10 | 103000 | 1100 | 300 | 238,8 | 483,6 | 321,1 | 629,9 | 554,7 | 6 | 619 | 18,3 | 3,768 |
| 1190T10 | 137000 | 1050 | 335 | 259,1 | 524,2 | 325,1 | 675,6 | 607,8 | 6 | 776 | 26,1 | 4,4 |
| 1200T10 | 186000 | 900 | 360 | 279,4 | 564,8 | 355,6 | 756,9 | 660,4 | 6 | 1057 | 43,5 | 5,63 |
| 1210T10 | 249000 | 820 | 390 | 301,8 | 622,6 | 431,8 | 844,6 | 750,8 | 13 | 1424 | 75,5 | 10,53 |
| 1220T10 | 336000 | 730 | 420 | 325,1 | 663,2 | 490,2 | 920,8 | 822,2 | 13 | 1785 | 113 | 16,07 |
| 1230T10 | 435000 | 680 | 450 | 345,4 | 703,8 | 546,1 | 1003,3 | 904,7 | 13 | 2267 | 175 | 24,06 |
| 1240T10 | 559000 | 630 | 480 | 368,3 | 749,6 | 647,7 | 1087,1 | - | 13 | 2950 | 339 | 33,82 |
| 1250T10 | 746000 | 580 | 510 | 401,3 | 815,6 | 698,5 | 1181,1 | - | 13 | 3833 | 524 | 50,17 |
| 1260T10 | 932000 | 540 | 550 | 431,8 | 876,6 | 762 | 1260,9 | - | 13 | 4682 | 7111 |
67,24
|
